Circuito Integrado TDA2009A
Amplificador de Áudio
Especificações:
Fabricante: STMicroelectronics
Categoria de produto: Amplificadores de áudio
Série: TDA2009A
Produto: Amplificadores de Áudio
Classe: Class-AB
Potência de saída: 12,5 W
Estilo de montagem: Orifício de passagem
Tipo: estéreo de 2 canais
Caixa / Gabinete: Multiwatt-11
Áudio - Impedância de carga: 8 Ohms
THD mais ruído: 0,2%
Tensão de alimentação - Máx: 28 V
Tensão de alimentação - Mín: 8 V
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 150 C
Descrição / Função: Alto-falante
Altura: 10,7 mm
Tipo de entrada: Single
Comprimento: 19,6 mm
Corrente de saída: 4500 mA
Tipo de suprimento: Single
Largura: 5 mm
Marca: STMicroelectronics
Ganho: 36 dB
Número de canais: 2 canais
Corrente de Alimentação Operativa: 3,5 A
Tensão de alimentação operacional: 9 V, 12 V, 15 V, 18 V, 24 V
Tipo de sinal de saída: único
Pd - Dissipação de potência: 20.000 mW
Tipo de Produto: Amplificadores de áudio
PSRR - Razão de rejeição de fonte de alimentação: 55 dB
Subcategoria: CIs de áudio
Circuito Integrado TDA2009A
O TDA2009A é um circuito integrado amplificador de áudio estéreo de alta potência, amplamente utilizado em projetos de som automotivo, sistemas de áudio residenciais, caixas amplificadas e equipamentos eletrônicos que exigem potência média com excelente qualidade sonora.
Desenvolvido para operar em configuração dual (estéreo) ou bridge (mono de maior potência), o CI oferece grande versatilidade para diferentes aplicações.
Com capacidade de fornecer 12W por canal (estéreo) ou até 20W em ponte, o TDA2009A entrega áudio limpo, com baixa distorção harmônica, boa resposta em frequência e ótima relação sinal-ruído.
Possui ainda recursos de proteção integrados, incluindo proteção térmica e contra curto-circuito, garantindo maior segurança e durabilidade do sistema.
O componente opera com alimentação simples, tipicamente entre 8V e 28V, facilitando sua integração em fontes automotivas ou em fontes lineares e chaveadas.
Seu encapsulamento Multiwatt-11 (ou equivalente) proporciona boa dissipação térmica e instalação simplificada em dissipadores.
Ideal tanto para projetos novos quanto para manutenção de equipamentos, o TDA2009A é uma solução robusta, estável e consagrada no mercado de áudio.
Valor Unitário

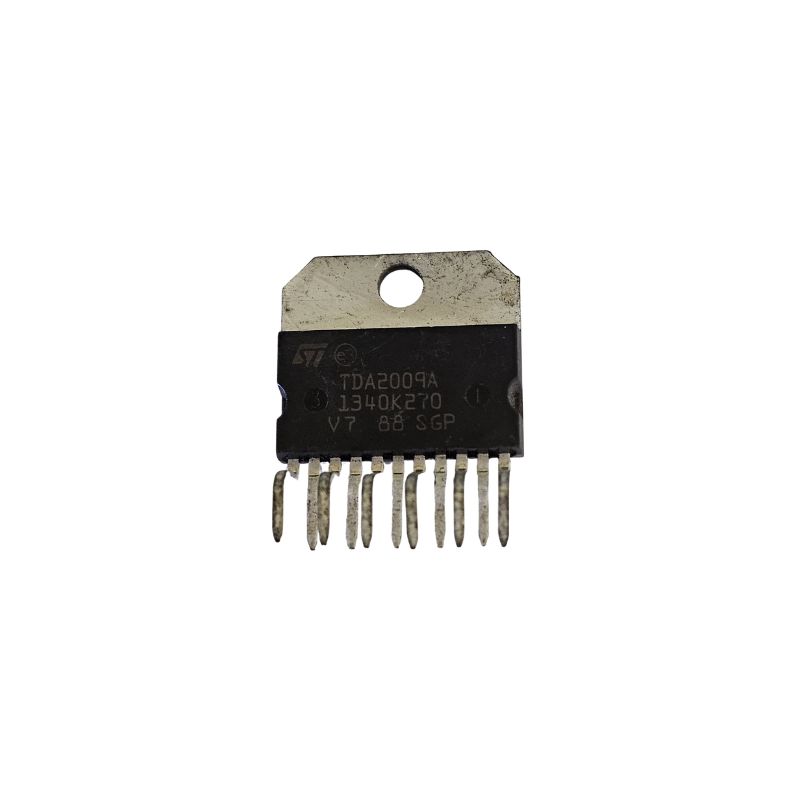

Imagem Ilustrativa
Para mais informações, entre em contato.
