Circuito Integrado STRF6707
O Circuito Integrado STRF6707 é um controlador de fonte de alimentação chaveada (SMPS) do tipo flyback quase-ressonante, fabricado pela Sanken Electric Co., Ltd. (e também encontrado sob a marca Allegro/Sanken).
Qual a função principal?
Ele é um chip altamente integrado que combina um circuito de controle PWM (Pulse Width Modulation) e um MOSFET de potência em um único encapsulamento. Sua principal função é controlar e regular a energia em fontes de alimentação, convertendo a corrente alternada (AC) da rede elétrica em corrente contínua (DC) regulada para alimentar diversos dispositivos eletrônicos.
O termo "flyback quase-ressonante" refere-se a uma topologia de fonte de alimentação que opera de forma a minimizar as perdas de comutação e o ruído eletromagnético (EMI), resultando em uma fonte de alimentação mais eficiente e compacta.
Características importantes
Alta Eficiência: Projetado para alcançar altas taxas de eficiência (frequentemente acima de 90%), o que significa menos energia desperdiçada como calor e menor consumo total de energia.
Controle de Modo de Corrente : Assim como outros controladores SMPS avançados, ele utiliza o modo de corrente para simplificar o design da malha de controle, melhorar a resposta a transientes e fornecer uma limitação de corrente ciclo-a-ciclo.
Proteções Integradas : Inclui várias proteções essenciais para a segurança e confiabilidade do circuito, como:
Proteção contra sobrecorrente (OCP)
Proteção contra sobretensão (OVP)
Proteção contra superaquecimento (TSD)
Subtensão de bloqueio (UVLO)
Baixo Consumo em Standby: Ajuda a reduzir o consumo de energia quando o aparelho está em modo de espera.
Design Compacto: Geralmente vem em um encapsulamento ZIP (Zig-zag In-line Package), otimizado para boa dissipação de calor e uso em espaços limitados.
Aplicações Comuns
Devido à sua capacidade de fornecer fontes de alimentação eficientes e reguladas, o STRF6707 é amplamente utilizado em:
Fontes de alimentação para televisores (TVs)
DVD players e outros equipamentos de áudio/vídeo
Fontes de alimentação para monitores
Adaptadores de energia
Diversos equipamentos eletrônicos de consumo
Equipamentos industriais leves
Valor Unitário

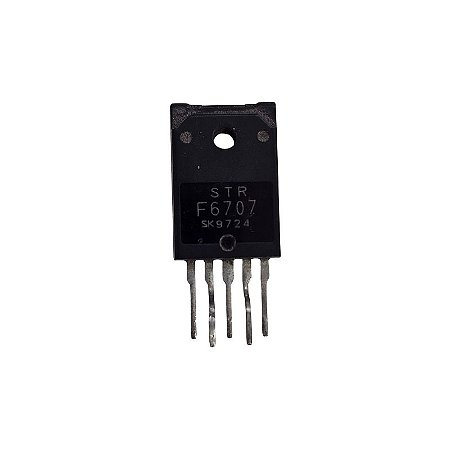

Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
