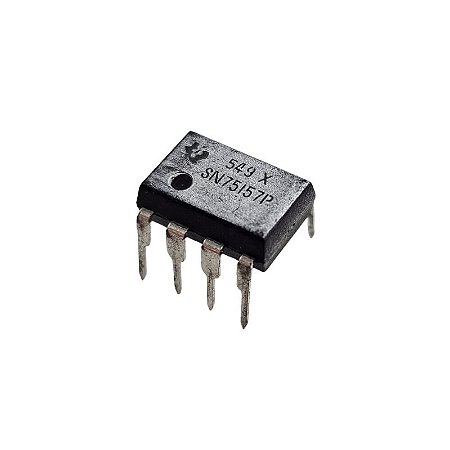

Circuito Integrado SN75157P Texas
O SN75157N é um transceptor diferencial de linha dupla projetado para uso em sistemas de comunicação digital que utilizam as normas RS-422 e RS-485, onde é necessário transmitir e receber dados de forma robusta e confiável por longas distâncias e em ambientes com alto nível de ruído.
Funcionamento e Aplicação:
O CI integra dois receptores diferenciais independentes, cada um com:
Duas entradas diferenciais (A e B)
Uma saída lógica compatível com TTL
Ele converte sinais diferenciais de linha em níveis lógicos TTL, permitindo que dispositivos digitais se comuniquem com barramentos seriais industriais.
É ideal para aplicações de:
Transmissão de dados seriais
Redes industriais
Automação
Sistemas embarcados
Interfaces de comunicação RS-422/RS-485
Principais Características Técnicas
| Característica | Detalhes |
|---|---|
| Tipo de CI | Receptor diferencial duplo |
| Padrões suportados | RS-422, RS-485 |
| Número de canais | 2 receptores |
| Faixa de tensão de operação | 4,75 V a 5,25 V (típico: 5 V) |
| Tensão de entrada diferencial | ±7 V |
| Nível lógico de saída | TTL compatível |
| Impedância de entrada | Alta (garante não interferência no barramento) |
| Proteção contra ruído | Alta imunidade CMR (Common-Mode Rejection) |
| Encapsulamento | DIP-8 (SN75157N) |
| Temperatura de operação | 0°C a 70°C (comercial) |
Diagrama de Pinos – SN75157N (DIP-8)
1A/1B: Entradas diferenciais do receptor 1
1Y: Saída TTL do receptor 1
2A/2B: Entradas diferenciais do receptor 2
2Y: Saída TTL do receptor 2
GND: Terra
VCC: Alimentação (típico: 5 V)
Vantagens:
Compatível com vários dispositivos RS-422/RS-485
Alta imunidade a ruído de modo comum
Compatível com lógica TTL padrão
Simples de implementar em sistemas digitais
Cuidados e Considerações:
Não exceder a tensão de entrada diferencial máxima permitida
Garantir terminação adequada na linha diferencial para evitar reflexões
Idealmente usado com drivers diferenciais como o SN75174 ou SN75176
Valor Unitário

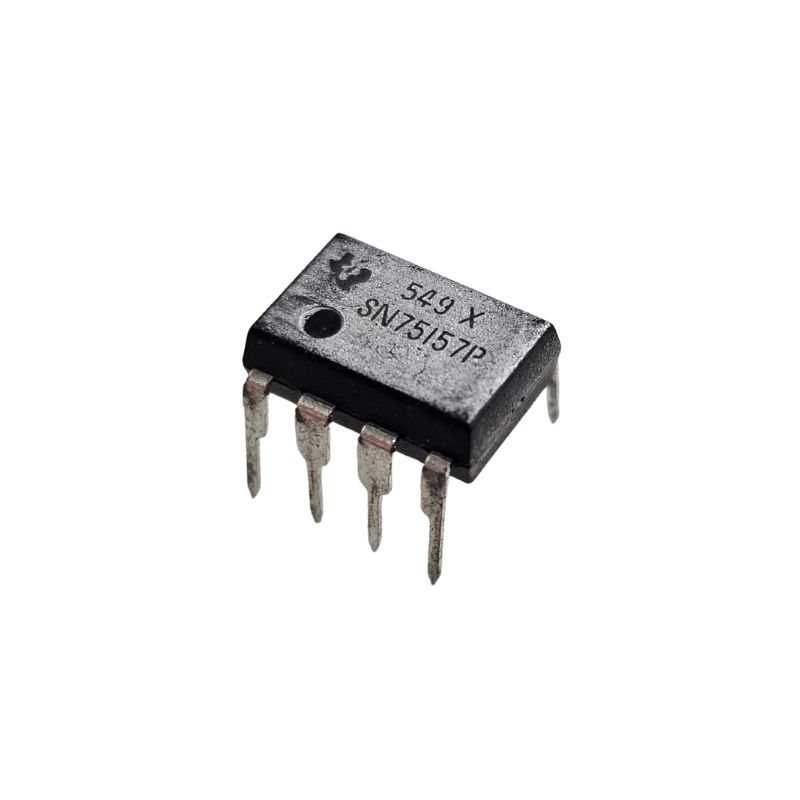

Imagem Ilustrativa
Preços e Descontos Válidos somente para Compras feitas pelo Site.
Para mais informações, entre em contato.
