SN74LS14P / HD74LS14P (Hitachi) — Circuito integrado TTL de 6 inversores Schmitt-trigger, ideal para limpeza de sinais digitais ruidosos, condicionamento de sinais e aplicações lógicas em geral.
Circuito Integrado SN74LS14P = HD74LS14P HITACHI
O SN74LS14P (equivalente HD74LS14P da Hitachi) é um CI da família 74LS (Low Power Schottky) que contém 6 inversores Schmitt-trigger independentes.
Ele é utilizado para converter sinais analógicos ruidosos em sinais digitais limpos, garantindo transições definidas entre níveis lógicos alto e baixo.
O CI opera com tensão de alimentação de 5 V e oferece alta imunidade a ruídos e baixa dissipação de energia, tornando-o ideal para sistemas digitais TTL clássicos, circuitos de temporização, osciladores e interfaces de comunicação digital.
Principais Características:
Função: 6 inversores Schmitt-trigger TTL
Fabricante: Hitachi / Texas Instruments (compatível)
Modelo: SN74LS14P / HD74LS14P
Encapsulamento: DIP-14 (14 pinos)
Tensão de operação (VCC): 4,75 V a 5,25 V
Corrente de saída: 8 mA (máx. por canal)
Impedância de entrada: alta, típico 3 kΩ
Proteção: compatível com lógica TTL padrão
Frequência de operação: até 10 MHz (tip.)
Aplicações: condicionamento de sinais digitais, osciladores, conversores de nível, circuitos de debounce
Aplicações:
Limpeza e condicionamento de sinais digitais ruidosos
Circuitos de temporização e osciladores
Interfaces TTL/CMOS
Circuitos de debounce para botões e chaves
Sistemas lógicos digitais gerais
Valor Unitário

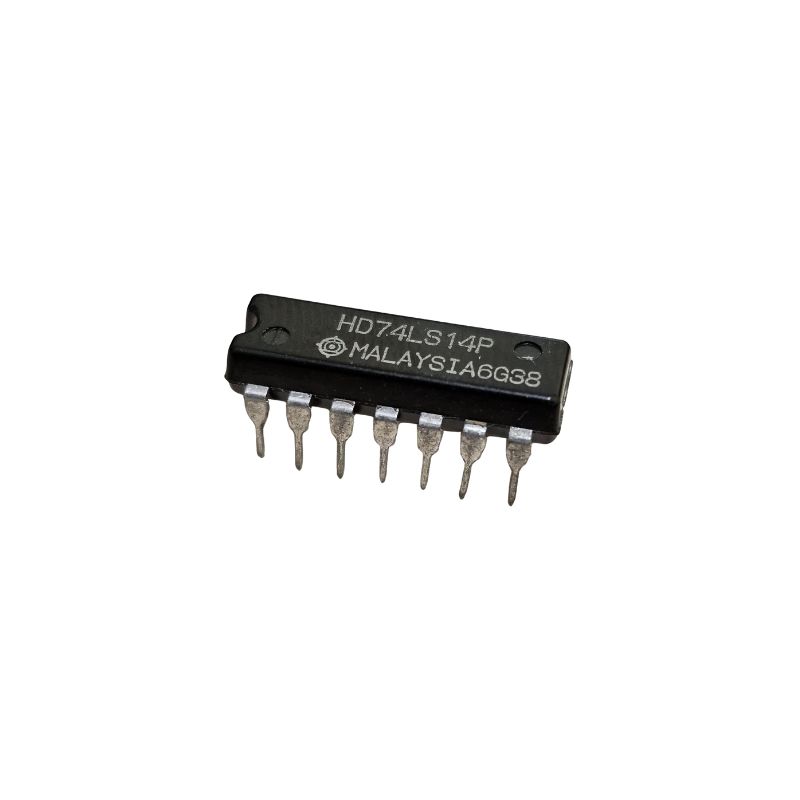

Imagem Ilustrativa
Para mais informações, entre em contato.
