Circuito Integrado SN74LS14DR Smd
Circuito Inversor
Especificações:
Fabricante: Texas Instruments
Categoria de produto: Inversores
Número de circuitos: 6 Circuito
Família lógica: LS
Tipo de lógica: Bipolar
Tensão de alimentação - Máx: 5,25 V
Tensão de alimentação - Mín: 4,75 V
Temperatura operacional mínima: 0 C
Temperatura operacional máxima: + 70 C
Estilo de montagem: SMD / SMT
Caixa / Gabinete: SOIC-14
Embalagem: Bobina
Função: Inversor Schmitt Trigger
Tipo de entrada: Schmitt Trigger
Faixa de temperatura operacional: 0 C a + 70 C
Tipo de saída: CMOS
Série: SN74LS14
Marca: Texas Instruments
Número de linhas de saída: 6 Saída
Corrente de saída de alto nível: - 0,4 mA
Corrente de saída de nível baixo: 8 mA
Tensão de alimentação operacional: 5 V
Tipo de Produto: Inversores
Tempo de retardo de propagação: 22 ns
Subcategoria: CIs lógicos
O SN74LS14DR é um circuito integrado da família LS (Low Power Schottky) que incorpora seis portas inversoras com disparo Schmitt Trigger, projetadas para lidar com sinais ruidosos ou lentamente variáveis, convertendo-os em pulsos digitais limpos e bem definidos.
Seu encapsulamento SMD SOIC-14 facilita a montagem em placas de circuito impresso compactas e de alta densidade.
Cada uma das portas oferece histerese integrada, garantindo maior imunidade a ruídos, estabilidade na comutação e excelente desempenho em aplicações digitais.
É amplamente utilizado em sistemas de temporização, interfaces digitais, sensores, oscilares, formas de onda, controle lógico, e em qualquer aplicação que precise de restauração ou condicionamento de sinal.
O SN74LS14DR opera com baixa potência, possui tempos de comutação rápidos e é compatível com níveis lógicos TTL, sendo uma solução confiável para projetos profissionais, industriais, automação e eletrônica embarcada. Versátil, robusto e eficiente, é um dos CIs mais comuns no tratamento de sinais digitais.
Valor Unitário

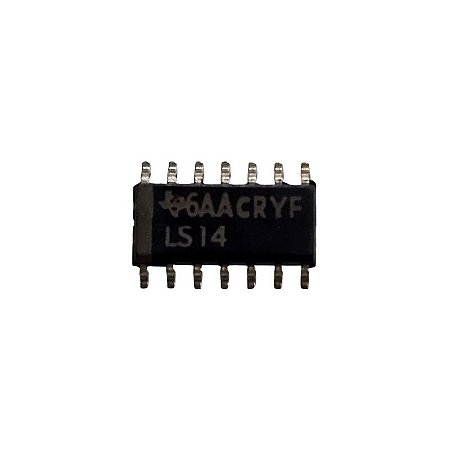

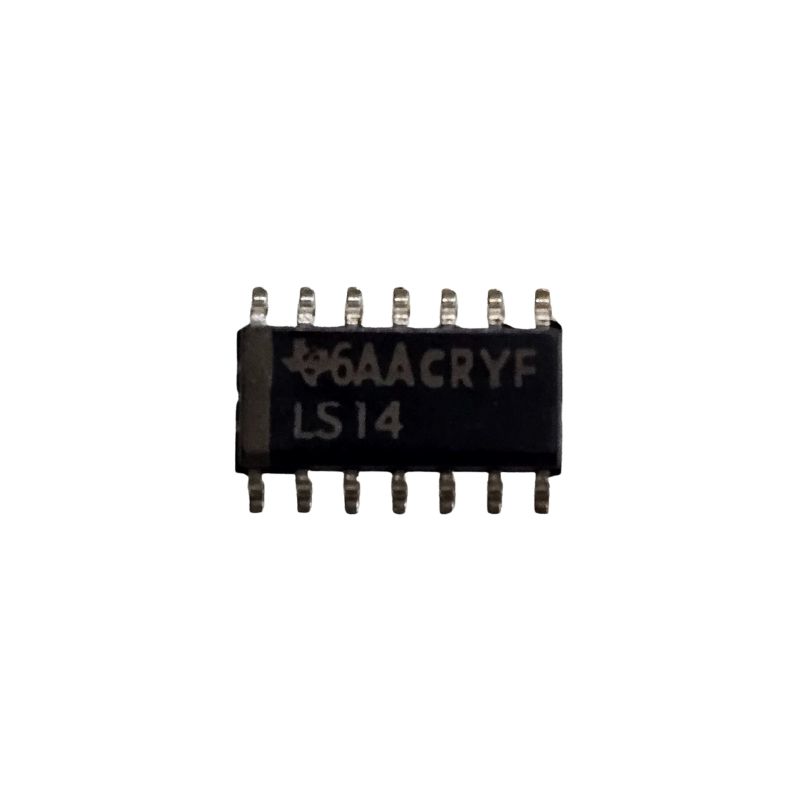

Imagem Ilustrativa
Para mais informações, entre em contato.
