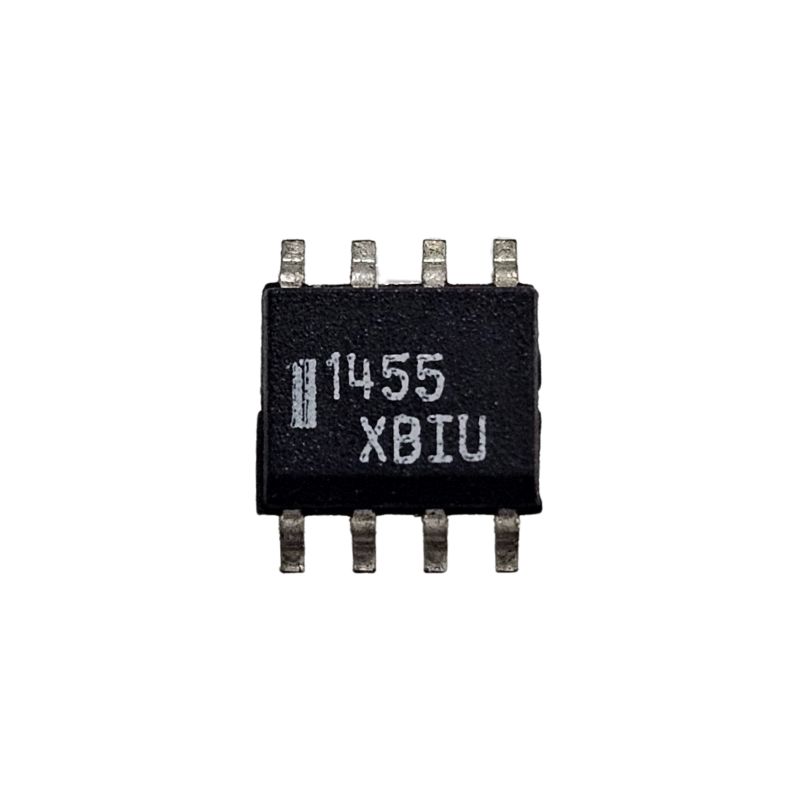

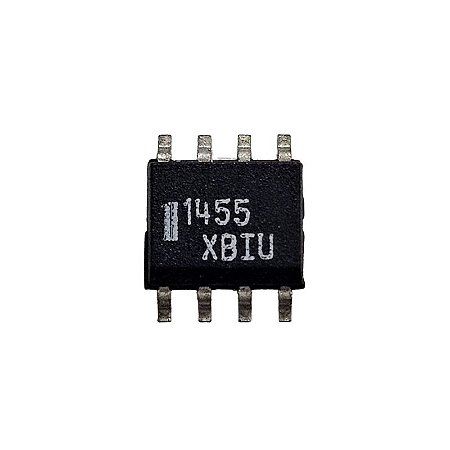

Circuito Integrado MC1455 Smd = 1455 Xbiu
O MC1455 é um Circuito Integrado (CI) Temporizador/Oscilador monolítico, famoso por ser um substituto direto e funcionalmente idêntico ao lendário NE555 (e seus equivalentes, como o LM555 ou CA555).
A diferença primária é que o MC1455 é frequentemente fabricado com a tecnologia CMOS (Complementary Metal-Oxide Semiconductor) ou, pelo menos, otimizado para uma faixa de tensão mais ampla e um menor consumo de corrente quiescente em comparação com a versão original NE555 (que é bipolar).
Características do MC1455
O MC1455 mantém as características de projeto do 555, o que o torna um dos CIs mais versáteis na eletrônica.
Substituto do NE555: É um equivalente direto em termos de pinagem e função, o que significa que pode ser usado em qualquer circuito projetado para o NE555.
Encapsulamento SMD: A menção a SMD (Surface Mount Device - Dispositivo de Montagem em Superfície) indica que o CI é projetado para ser soldado na superfície da placa (PCB), sendo geralmente encontrado no encapsulamento SOIC-8 (Small Outline Integrated Circuit de 8 pinos).
Aplicações: É capaz de produzir atrasos de tempo precisos ou oscilação (pulso). Seus dois modos de operação mais comuns são:
Monoestável (Monostable): Funciona como um temporizador (timer) de pulso único, onde a duração do pulso de saída é controlada por um resistor e um capacitor externos.
Astable (Astable): Funciona como um oscilador que gera uma onda quadrada contínua (clock), onde a frequência e o ciclo de trabalho (duty cycle) são controlados por dois resistores e um capacitor externos.
Especificações Chave
| Característica | Especificação Típica |
| Tipo de CI | Temporizador/Oscilador (555 Type) |
| Tensão de Alimentação | 4.5V a 16V (ou até 18V, dependendo do fabricante) |
| Encapsulamento | SMD (geralmente SOIC-8) ou DIP-8 (versão through-hole) |
| Corrente de Saída | Capaz de source ou sink até 200 mA |
| Pinos | 8 Pinos |
O MC1455 é a escolha ideal quando se busca a confiabilidade e funcionalidade do 555, mas em um formato compacto (SMD) para circuitos modernos.
Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
