Circuito Integrado SN74HC245PWR Smd TSSOP-20
O SN74HC245PWR é um tipo de circuito integrado (CI) comumente usado em eletrônica. É um transceptor de barramento bidirecional de 8 bits com saídas de 3 estados . Vamos analisar o que isso significa e quais são suas principais características.
O que ele faz
Pense neste CI como um guarda de trânsito para sinais digitais. Ele foi projetado para gerenciar o fluxo de dados entre dois barramentos diferentes (grupos de fios paralelos que transportam dados). A parte "bidirecional" significa que os dados podem fluir em qualquer direção, do barramento A para o barramento B, ou do barramento B para o barramento A.
8 bits: pode processar 8 linhas de dados simultaneamente. Isso é útil para comunicação com microcontroladores de 8 bits, chips de memória ou outros componentes.
Transceptor de barramento: Um transceptor é um dispositivo que pode transmitir e receber sinais. Este circuito integrado atua como um buffer e um conversor de sinal, ajudando a garantir que os sinais sejam fortes e claros ao se moverem entre duas partes de um circuito.
Saídas de 3 estados: Este é um recurso crucial. Isso significa que as saídas podem estar em um dos três estados:
Alto (lógica 1): A saída está em um nível de alta tensão.
Baixo (lógico 0): A saída está em um nível de baixa tensão.
Alta Impedância (High-Z): A saída é efetivamente desconectada, ou "flutuante". Isso permite que vários dispositivos compartilhem o mesmo barramento sem interferir uns nos outros. Quando um dispositivo não está enviando dados ativamente, ele coloca suas saídas no estado de alta impedância, permitindo que outro dispositivo assuma o controle do barramento.
Especificações Técnicas Principais
Fabricante: Texas Instruments (TI)
Pacote: TSSOP-20 (pacote fino e retrátil com contorno pequeno, com 20 pinos). Este é um pacote para montagem em superfície, o que significa que é soldado diretamente na superfície de uma placa de circuito, sem furos passantes.
Família lógica: HC (CMOS de alta velocidade). Isso indica que faz parte de uma família popular de chips lógicos, conhecida por seu baixo consumo de energia e altas velocidades de comutação.
Tensão de alimentação: opera em uma ampla faixa, normalmente de 2V a 6V , tornando-o compatível com sistemas lógicos de 3,3V e 5V.
Controle de Direção (DIR): Este é um dos pinos de controle do CI. Você aplica um sinal alto ou baixo a este pino para informar ao chip em qual direção os dados devem fluir (A para B ou B para A).
Habilitar saída (OE): Este é o outro pino de controle da chave. Geralmente está ativo baixo (rotulado comoVOCÊ É). Quando este pino está em nível baixo, o dispositivo é habilitado e acionará as saídas. Quando está em nível alto, todas as saídas são colocadas no estado de alta impedância, desabilitando efetivamente o chip.
Resumindo, o SN74HC245PWR é um componente versátil e fundamental para gerenciar o fluxo de dados em projetos eletrônicos digitais, especialmente onde você precisa conectar diferentes sistemas lógicos ou isolar barramentos.
Valor Unitário

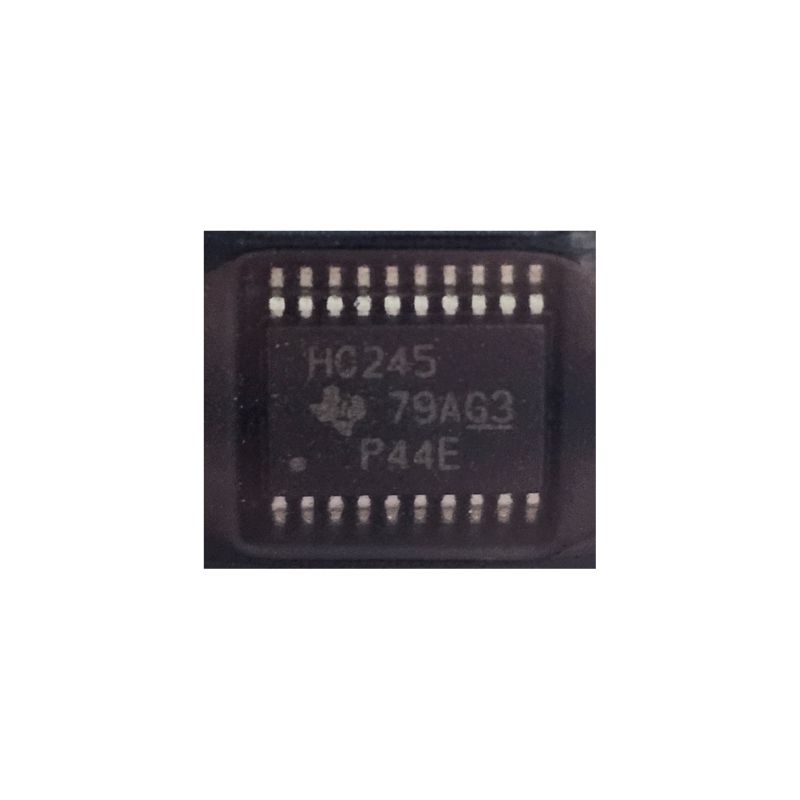

Imagem Meramente Ilustrativa
