SN74HC138N Circuito Integrado Philips

Circuito Integrado SN74HC138N Philips
Codificadores, Decodificadores, Multiplexadores e Desmultiplexadores

Especificações:
Fabricante: Philips
Categoria de produto: Codificadores, decodificadores, multiplexadores e desmultiplexadores
Produto: Decodificadores / Demultiplexadores
Família lógica: HC
Número de linhas de entrada: 3 Entradas
Número de linhas de saída: 8 Saída
Tempo de atraso de entrega: 45 ns
Tensão de alimentação - Mín: 2 V
Tensão de alimentação - Máx: 6 V
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 85 C
Estilo de montagem: Através do Furo
Caixa / Gabinete: PDIP-16
Embalagem: Vareta
Marca: Philips
Função: Decodificador/Demultiplexador
Altura: 4,57 milímetros
Corrente de saída de alto nível: - 5,2 mA
Distancia: 19,3 mm
Tipo de lógica: Decoders/Demultiplexers
Corrente de saída de nível inferior: 5,2 mA
Frequência de operação máxima: 28 MHz
Número de circuitos: Único
Tensão de alimentação operacional: 2 V a 6 V
Faixa de temperatura operacional: - 40 C a + 85 C
Pd - Dissipação de potência: 320 mW
Tipo de Produto: Codificadores, Decodificadores, Multiplexadores e Demultiplexadores
Série: SN74HC138
Subcategoria: CIs lógicos
Tensão de alimentação - Máx: 0,008 mA
Tecnologia: CMOS
Largura: 6,35 mm

O SN74HC138N da Philips é um circuito integrado clássico e amplamente utilizado. É um decodificador/demultiplexador de 3 para 8 linhas pertencente à família lógica 74HC (CMOS de alta velocidade) .
Aqui está uma análise de suas características e como ele funciona:

Principais recursos e funcionalidades
Decodificador de 3 para 8 linhas: Esta é sua função principal. Ele recebe uma entrada binária de 3 bits (vamos chamá-las de A, B, C) e ativa uma de suas 8 linhas de saída exclusivas (Y0 a Y7). Cada combinação de entrada de 3 bits corresponde a uma única saída ativa.
Por exemplo
Se a entrada for 000 (binário), a saída Y0 estará ativa
Se a entrada for 001, Y1 estará ativo
e assim por diante, até 111 (binário), que ativa Y7.
Capacidade de Demultiplexador: Também pode funcionar como um demultiplexador de 1 para 8. Neste modo, uma das entradas de habilitação (geralmente G1 ou G2A/G2B) é usada como entrada de dados, e o endereço de 3 bits seleciona para qual das 8 linhas de saída os dados serão roteados.
Tecnologia CMOS de alta velocidade (HC):
​​​​​​​Baixo consumo de energia: uma vantagem significativa sobre as famílias TTL (Transistor-Transistor Logic) mais antigas, como a LS. Os dispositivos HC consomem muito pouca energia, especialmente em condições estáticas, tornando-os ideais para projetos alimentados por bateria ou com eficiência energética.
Alta velocidade: oferecem velocidades comparáveis ​​aos dispositivos LSTTL (Low-Power Schottky TTL), proporcionando um bom equilíbrio entre velocidade e eficiência energética.​​​​​​​
Ampla faixa de tensão operacional: normalmente opera de 2 V a 6 V , o que o torna versátil para vários requisitos de fornecimento de energia.​​​​​​​Entradas compatíveis com TTL: embora seja um dispositivo CMOS, suas entradas são projetadas para serem compatíveis com níveis lógicos TTL, permitindo fácil integração em sistemas de lógica mista.
Saídas Ativas-BAIXO: As saídas (Y0-Y7) são ativas-BAIXO . Isso significa que a linha de saída selecionada vai para um "0" lógico (baixa tensão), enquanto todas as outras saídas não selecionadas permanecem em um "1" lógico (alta tensão)
Múltiplas entradas de habilitação: O SN74HC138N geralmente possui três entradas de habilitação (por exemplo, G1, G2A, G2B). Elas são cruciais para controlar a operação do dispositivo:
Uma ou mais habilitações ALTAS ativas (por exemplo, G1) e uma ou mais habilitações BAIXAS ativas (por exemplo, G2A, G2B) estão normalmente presentes.
Todas as entradas de habilitação devem estar em seu estado ativo para que o decodificador opere e para que qualquer saída fique em nível baixo. Se alguma entrada de habilitação estiver inativa, todas as saídas permanecerão em nível alto (inativas). Esse recurso é útil para conectar vários decodificadores em cascata, criando esquemas de decodificação maiores.
Pacote: O "N" em SN74HC138N normalmente se refere a um PDIP (Plastic Dual In-line Package) de 16 pinos , que é adequado para montagem através de furos em PCBs.

Aplicações comuns
O SN74HC138N é um componente muito popular devido à sua versatilidade em design digital:
Decodificação de Endereço: Este é talvez o seu uso mais comum. Em sistemas baseados em microcontroladores, memória ou expansão de periféricos, é usado para selecionar um chip de memória ou dispositivo de E/S específico com base em uma parte do barramento de endereços.
Desmultiplexação de dados: roteamento de uma única entrada de dados para uma das oito linhas de saída.
Geração de Sinal de Controle: Ativação de linhas de controle ou funções específicas em um sistema com base em um código binário.
Drivers de vídeo: Em alguns casos, para selecionar segmentos ou dígitos em sistemas de exibição multiplexados.

​​​​​​​Valor Unitário

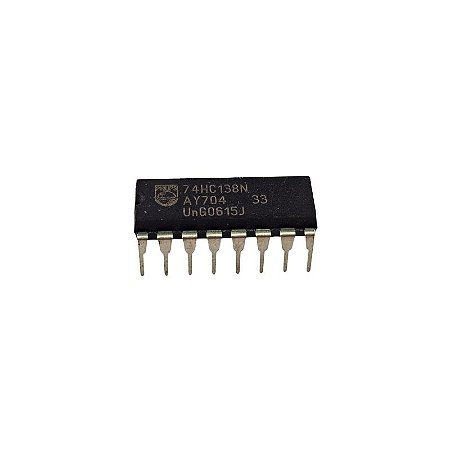

Imagem Meramente Ilustrativa
