SN74HC10N Circuito Integrado

Circuito Integrado SN74HC10N
Porta Lógica Triple 3-Input

Especificações:
Fabricante: Texas Instruments
Categoria de produto: Portas lógicas
Produto: Porta de Função Única
Função lógica: NAND
Família lógica: HC
Número de portas: 3 portas
Número de linhas de entrada: 3 Input
Número de linhas de saída: 1 Saída
Corrente de saída de alto nível: - 5,2mA
Corrente de saída de nível baixo: 5,2mA
Tempo de retardo de propagação: 24ns
Tensão de alimentação - Máx: 6V
Tensão de alimentação - Mín: 2V
Temperatura operacional mínima: - 40°C
Temperatura operacional máxima: + 85°C
Estilo de montagem: Orifício de passagem Caixa / Gabinete: PDIP-14
Função: NAND
Altura: 4,57mm
Tipo de entrada: CMOS
Comprimento: 19,3mm
Faixa de temperatura operacional: - 40°C a + 85°C
Tipo de saída: CMOS Série: SN74HC10
Largura: 6,35mm
Marca: Texas Instruments
Tipo de lógica: 3 entradas NAND
Corrente de Alimentação Operativa: 20uA
Tensão de alimentação operacional: 5V
Tipo de Produto: Portões Lógicos
Subcategoria: CIs lógicos

O Circuito Integrado SN74HC10N é um chip lógico digital, especificamente um triplo 3-input NAND gate (porta NAND de 3 entradas tripla), pertencente à família CMOS de alta velocidade (HC). Ele é fabricado pela Texas Instruments (indicado pelo prefixo "SN74").

O que ele faz e como funciona
Este CI contém três portas lógicas NAND independentes, cada uma com três entradas. Uma porta NAND é uma das portas lógicas mais fundamentais na eletrônica digital.
Função NAND: A saída de uma porta NAND é baixa (Lógico 0) APENAS se TODAS as suas entradas forem altas (Lógico 1). Em qualquer outra combinação de entradas, a saída será alta (Lógico 1).
Sua função booleana é: E=UM⋅B⋅C (onde A, B, C são as entradas e Y é a saída).
Família HC (High-Speed CMOS): Isso indica que o chip combina as vantagens da tecnologia CMOS (baixo consumo de energia) com a velocidade de operação típica dos chips TTL (Transistor-Transistor Logic) mais antigos. Isso o torna uma escolha popular para circuitos digitais que precisam ser rápidos, mas também eficientes em termos de energia.
Entradas Triplas: Ter três entradas por porta permite que o chip realize operações lógicas mais complexas com menos portas do que seria possível com portas de duas entradas.
Triplo: O chip contém três portas NAND idênticas e independentes em um único encapsulamento, o que otimiza o uso do espaço na placa de circuito.

Principais Características
Tensão de Operação: Geralmente opera em uma faixa de tensão que vai de 2V a 6V, o que é padrão para a lógica CMOS.
Baixo Consumo de Energia: Característico da tecnologia CMOS.
Alta Velocidade: Oferece atrasos de propagação relativamente baixos (ou seja, a resposta é rápida).
Ampla Margem de Ruído: Menos suscetível a interferências elétricas do que algumas outras famílias lógicas.
Encapsulamento DIP-14: O "N" no final do número do componente (SN74HC10N) geralmente indica o encapsulamento DIP (Dual In-line Package) de 14 pinos, que é um invólucro de plástico para montagem através do furo (through-hole).

Aplicações Comuns
O SN74HC10N, e portas NAND em geral, são "blocos de construção" fundamentais em praticamente qualquer circuito digital. Ele pode ser usado em:
Circuitos Lógicos Combinacionais: Para implementar funções lógicas complexas.
Projetos de Microcontroladores: Para condicionamento de sinais de entrada/saída ou lógica auxiliar.
Codificadores/Decodificadores: Em sistemas que precisam converter um formato de dados para outro.
Multiplexadores/Demultiplexadores: Em sistemas que direcionam dados de múltiplas entradas para uma única saída ou vice-versa.
Projetos Educacionais e de Hobby: É um componente básico para quem está aprendendo ou prototipando circuitos digitais.
Qualquer Aplicação Digital Geral: Onde a função lógica NAND tripla de 3 entradas é necessária.
O SN74HC10N é um CI muito comum e ainda amplamente disponível no mercado. Se você precisa de uma função NAND de 3 entradas em um circuito digital CMOS, ele é uma escolha clássica e confiável.
Valor Unitário

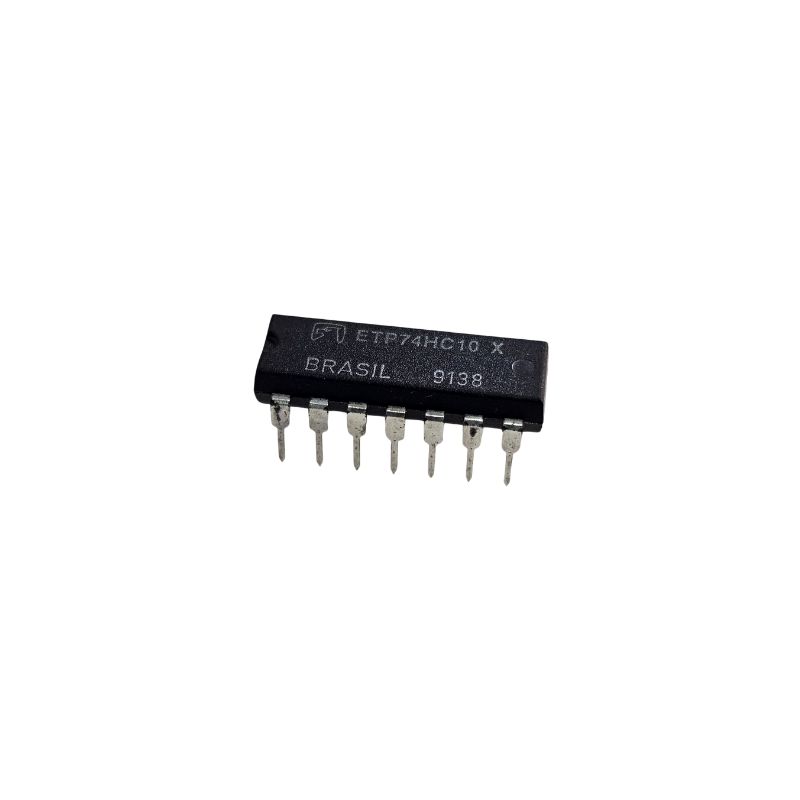

Imagem Meramente Ilustrativa
