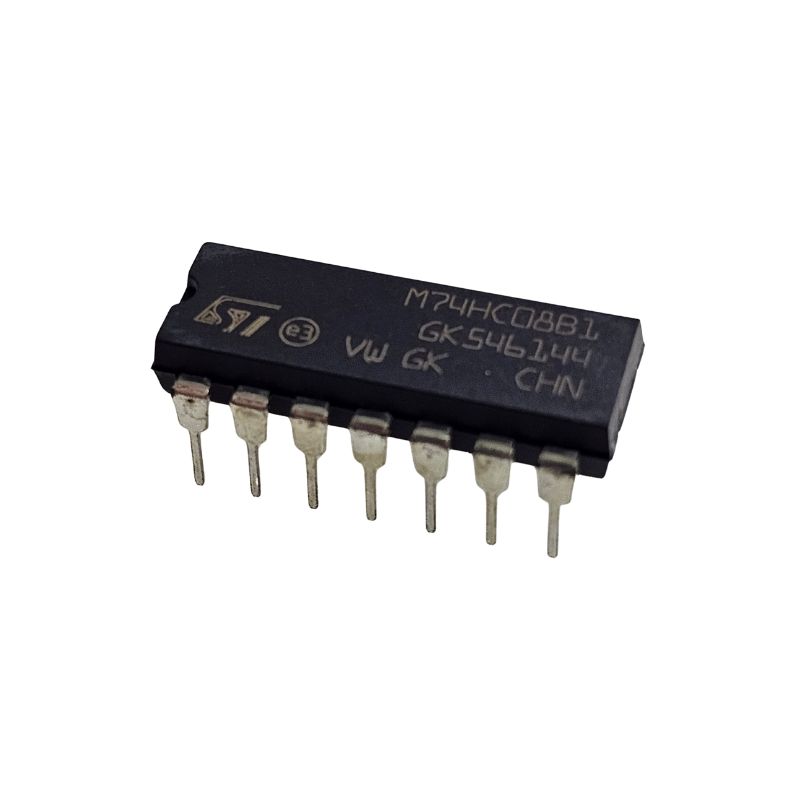

Circuito Integrado SN74HC08B1 = M74HC08B1 St
É um Circuito Integrado (CI) de Lógica Digital com a função de Porta Lógica AND Quádrupla de 2 Entradas.
Detalhes do Circuito Integrado M74HC08B1
1. Função Lógica: 74HC08
Função: 4 Portas AND de 2 Entradas independentes.
Operação: Cada uma das quatro portas executa a função lógica AND. A saída de uma porta será Alta (High ou '1') apenas se ambas as suas entradas estiverem em nível Alto (High ou '1'). Caso contrário, a saída é Baixa (Low ou '0').
Y=A⋅B
2. Família Lógica: HC (High-speed CMOS)
Tecnologia: CMOS (Complementary Metal-Oxide-Semiconductor) de Alta Velocidade (HC).
Vantagens da Série HC:
Ampla Faixa de Tensão: Opera tipicamente de a .
Baixo Consumo de Energia: Característica da tecnologia CMOS, com consumo de corrente de repouso muito baixo.
Alta Imunidade a Ruído: Maior tolerância a ruídos do que as antigas séries TTL.
3. Código do Fabricante e Encapsulamento
Prefixo (M): Geralmente indica o fabricante STMicroelectronics.
Sufixo (B1): Indica o tipo de encapsulamento, sendo o mais comum o DIP-14 (Dual In-line Package com 14 pinos), ideal para prototipagem e montagem PTH (Through-Hole).
Em resumo, é um componente fundamental para a construção de circuitos lógicos digitais e é frequentemente usado para combinar ou habilitar sinais de controle.
Valor Unitário
Imagem Meramente Ilustrativa
