SN74HC05P = HD74HC05P Circuito Integrado Hitachi

Circuito Integrado SN74HC05P Buffer e Driver de Linha Hex com OD

Especificações:

Fabricante: ST
Categoria de Produto: Buffers e drivers de linha
Número de linhas de entrada: 6 entrada
Número de linhas de saída: 6 Saída
Polaridade: Invertendo
Corrente de saída de alto nível: - 0,005mA
Corrente de saída de baixo nível: 5,2mA
Corrente Quiescente: 2uA
Tensão de alimentação - máx.: 6V
Tensão de alimentação - Min: 2V
Corrente de operacionalidade: 20uA
Temperatura mínima de operação: - 40°C
Temperatura máxima de operação: + 125°C
Estilo de montagem: Através do orifício Embalagem / Caixa: PDIP-14
Embalagem: Vareta
Função: Buffer / Driver
Altura: 3,3mm
Comprimento: 19,05mm
Faixa de temperatura operacional: - 40°C a + 125 C
Tipo de saída: Dreno aberto
Série: SN74HC05
Tecnologia: CMOS
Largura: 6,35mm
Marca: ST
Família lógica: HC
Tipo de lógica: CMOS
Número de canais: 5 Corrente de alimentação - máx.: 2uA
Tipo de sinal de entrada: Fim único
Tensão de alimentação operacional: 5V
Tipo de Produto: Buffers e drivers de linha
Tempo de atraso de propagação: 115ns em 2V, 23ns em 4,5V, 20ns em 6V
Subcategoria: ICs lógicos


O SN74HC05 é um circuito integrado (CI) muito comum e versátil da série 74HC de portas lógicas. É um componente essencial para a eletrônica digital, especialmente para hobbyistas e fins educacionais, mas também em aplicações industriais.

Aqui está uma explicação detalhada:

O que é:

O SN74HC05 é um inversor hexagonal com saídas de dreno aberto.Vamos destrinchar:
Inversor Hexadecimal: Isso significa que o CI contém seis portas inversoras (hexadecimais) independentes . Um inversor (também conhecido como porta NOT) é uma porta lógica fundamental que recebe uma única entrada binária e produz a saída binária oposta. Se a entrada for ALTA (1), a saída será BAIXA (0), e se a entrada for BAIXA (0), a saída será ALTA (1).
Série HC: Isso indica que pertence à família de CIs lógicos CMOS de alta velocidade (HC) . Os dispositivos HC são conhecidos por:
Baixo consumo de energia: Comparado às famílias TTL (Transistor-Transistor Logic) mais antigas (como 74LS).
Ampla faixa de tensão operacional: tipicamente de 2V a 6V. Isso os torna compatíveis com diversas fontes de alimentação, incluindo sistemas de 3,3V e 5V.
Alta imunidade a ruídos: são menos suscetíveis a ruídos elétricos.
Velocidade relativamente alta: mais rápida que as famílias CMOS mais antigas.
Saídas de Dreno Aberto: Este é o recurso mais crucial e diferenciador do SN74HC05. Ao contrário das saídas CMOS padrão, que puxam ativamente a saída para nível ALTO e BAIXO, uma saída de dreno aberto só pode puxar ativamente a saída para nível BAIXO (para o terra) . Quando a saída deveria estar em nível ALTO, o transistor interno é desligado e a saída essencialmente "flutua" (entra em um estado de alta impedância).
Para obter uma saída ALTA , você deve conectar um resistor pull-up externo do pino de saída à fonte de alimentação positiva (EmCC​). Este resistor coloca a saída em nível ALTO quando o transistor interno está desligado.

Benefícios do dreno aberto:
Com fio-OR / Com fio-AND: Várias saídas de dreno aberto podem ser conectadas para implementar funções lógicas com fio-OR (ativo-baixo) ou com fio-AND (ativo-alto) sem a necessidade de portas adicionais. Se alguma saída estiver em nível baixo, a linha comum também ficará em nível baixo. Se todas as saídas estiverem "desligadas", o resistor pull-up levará a linha comum para nível alto.
Mudança de nível de tensão: o resistor pull-up pode ser conectado a uma tensão diferente da do CIEmCC​. Isso permite que a saída de dreno aberto faça interface com dispositivos que operam em uma tensão mais alta (por exemplo, um HC05 de 5 V acionando um relé de 12 V, com o pull-up conectado a 12 V).
Acionamento direto de LEDs/Relés: Você pode conectar o cátodo de um LED (com um resistor limitador de corrente) ou um lado da bobina de um relé diretamente a uma saída de dreno aberto. Quando a saída fica baixa, ela drena a corrente, ligando o LED ou ativando o relé.
Pinagem (típica para pacote DIP-14):
O SN74HC05 normalmente vem em um DIP (Dual In-line Package) de 14 pinos ou em diversos encapsulamentos de montagem em superfície (SOIC, TSSOP, etc.). A pinagem é padrão para inversores hexadecimais:
Pinos 1, 3, 5, 9, 11, 13: Entradas para os seis inversores.
Pinos 2, 4, 6, 8, 10, 12: Saídas de dreno aberto para os respectivos inversores.
Pino 7: Terra (GND)
Pino 14: Fonte de alimentação (EmCC​)

Aplicações:

O SN74HC05 é usado em uma ampla variedade de circuitos digitais onde é necessária lógica inversora com capacidade de dreno aberto:
Inversão lógica: Inversão básica de sinais.
Implementações Wired-OR / Wired-AND: Para combinar vários sinais lógicos.
Acionamento de LEDs, relés e solenoides: a saída de dreno aberto pode drenar corrente para acionar esses componentes, desde que a corrente esteja dentro dos limites do CI.
Interface com sistemas de alta tensão: como mencionado, a mudança de nível de tensão é um uso comum.
Interface de barramento: Em algumas arquiteturas de barramento mais antigas, saídas de drenagem aberta eram usadas para linhas de barramento compartilhadas.
Alongamento/modelagem de pulso: pode fazer parte de circuitos que modificam larguras de pulso.
Controle digital de uso geral.
Valor Unitário

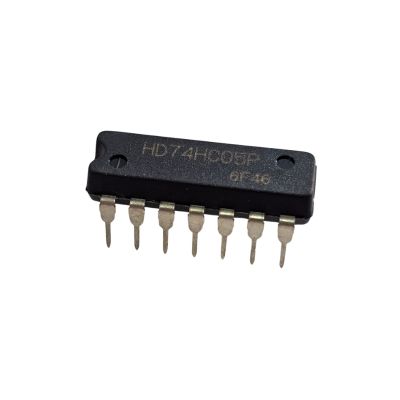

Imagem Meramente Ilustrativa
