Circuito Integrado SN74HC02D
Porta Lógica
Especificações:
Fabricante: Texas Instruments
Categoria de produto: Portas lógicas
Produto: Porta de Função Única
Função lógica: NOR
Família lógica: HC
Número de portas: 4 portas
Número de linhas de entrada: 2 Input
Número de linhas de saída: 1 Saída
Corrente de saída de alto nível: - 4 mA
Corrente de saída de nível baixo: 4 mA
Tempo de retardo de propagação: 23 ns
Tensão de alimentação - Máx: 6 V
Tensão de alimentação - Mín: 2 V
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 85 C
Estilo de montagem: SMD / SMT
Caixa / Gabinete: SOIC-14
Embalagem: Bobina
Marca: Texas Instruments
Função: Quad 2-Input
Altura: 1,58 mm
Tipo de entrada: CMOS
Comprimento: 8,65 mm
Tipo de lógica: 2-Input NOR
Número de bits: 4 bits
Corrente de Alimentação Operativa: 20 uA
Tensão de alimentação operacional: 5 V
Faixa de temperatura operacional: - 40 C a + 85 C
Tipo de saída: CMOS
Tipo de Produto: Portões Lógicos
Série: SN74HC02
Subcategoria: CIs lógicos
Largura: 3,91 mm
O SN74HC02D da Philips é um circuito integrado lógico da família HC (High Speed CMOS) que contém quatro portas NOR de 2 entradas em encapsulamento SMD SOIC-14, ideal para projetos digitais modernos e compactos. Trabalha com ampla faixa de tensão, geralmente entre 2V e 6V, oferecendo alta velocidade de comutação, excelente imunidade a ruídos e baixo consumo de energia, características típicas da tecnologia CMOS.
Este CI é amplamente utilizado em sistemas digitais, eletrônica embarcada, automação, projetos educacionais, controle lógico e interfaces de circuitos. Sua configuração de múltiplas portas NOR permite criar diversas funções lógicas combinacionais e sequenciais, tornando-o extremamente versátil.
Com encapsulamento pequeno e fácil de montar em placas de circuito impresso SMD, o SN74HC02D garante desempenho confiável, estabilidade e compatibilidade com a maioria dos microcontroladores e circuitos digitais modernos. Uma solução prática e eficiente para quem busca lógica de alta velocidade com baixo consumo.
Valor Unitário

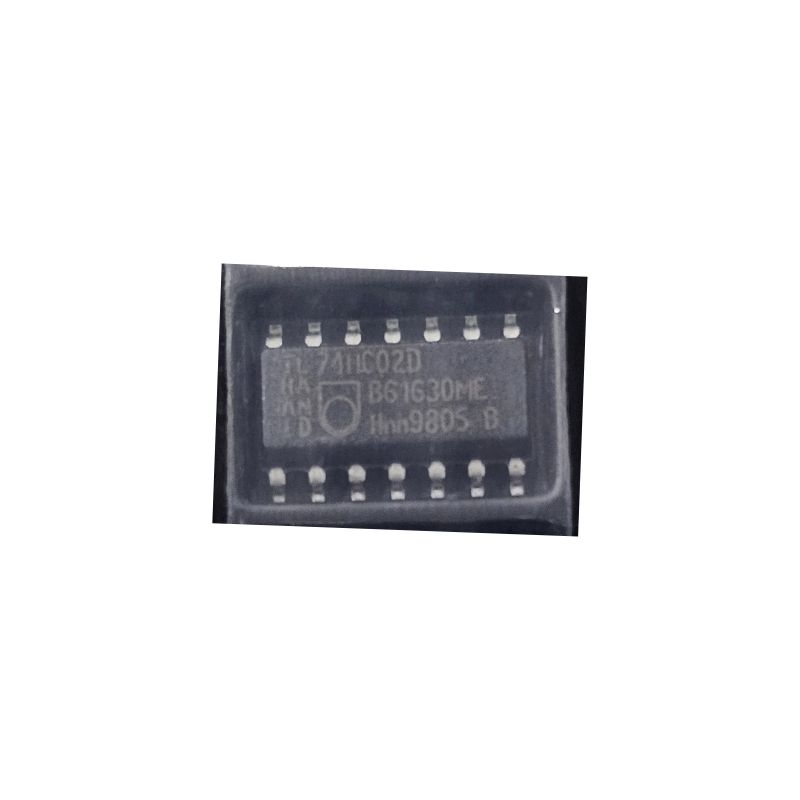

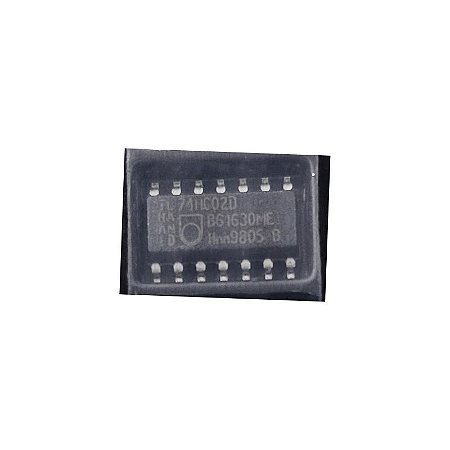

Imagem Ilustrativa
