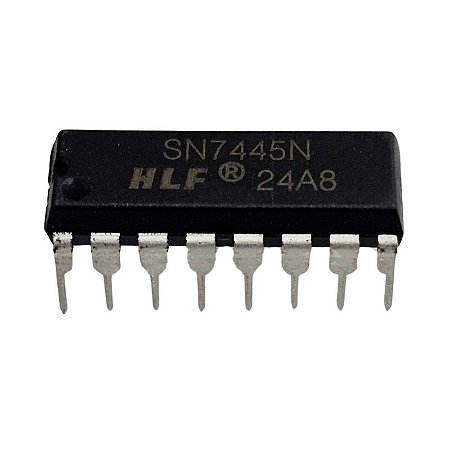

Circuito Integrado SN7445N HLF
Especificações:
Categoria do produto: Codificadores, decodificadores, multiplexadores e desmultiplexadores
Produto: Decodificadores / Demultiplexadores
Família lógica: TTL
Número de linhas de entrada: 4 Entrada
Número de linhas de saída: 10 Saída
Tempo de retardo de propagação: 50 ns
Tensão de alimentação - Mín: 4,75 V
Tensão de alimentação - Máx: 5,25 V
Temperatura operacional mínima: 0 C
Temperatura operacional máxima: + 70 C
Estilo de montagem: Through Hole
Caixa/Gabinete: PDIP-16
Embalagem: Tubo
Marca: Texas Instruments
Função: Decodificador/Driver
Altura: 4,57 mm
Corrente de saída de alto nível: - 20 mA
Comprimento: 19,3 mm
Tipo de lógica: Decodificadores/Drivers
Corrente de saída de nível baixo: 80 mA
Frequência de operação máxima: 75 MHz
Número de circuitos: Quad
Tensão de alimentação operacional: 5 V
Tipo de Produto: Encoders, Decoders, Multiplexers & Demultiplexers
Série: SN7445
Subcategoria: CIs lógicos
Tensão de alimentação - Máx: 43 mA
Tecnologia: Bipolar
Largura: 6,35 mm
Valor Unitário

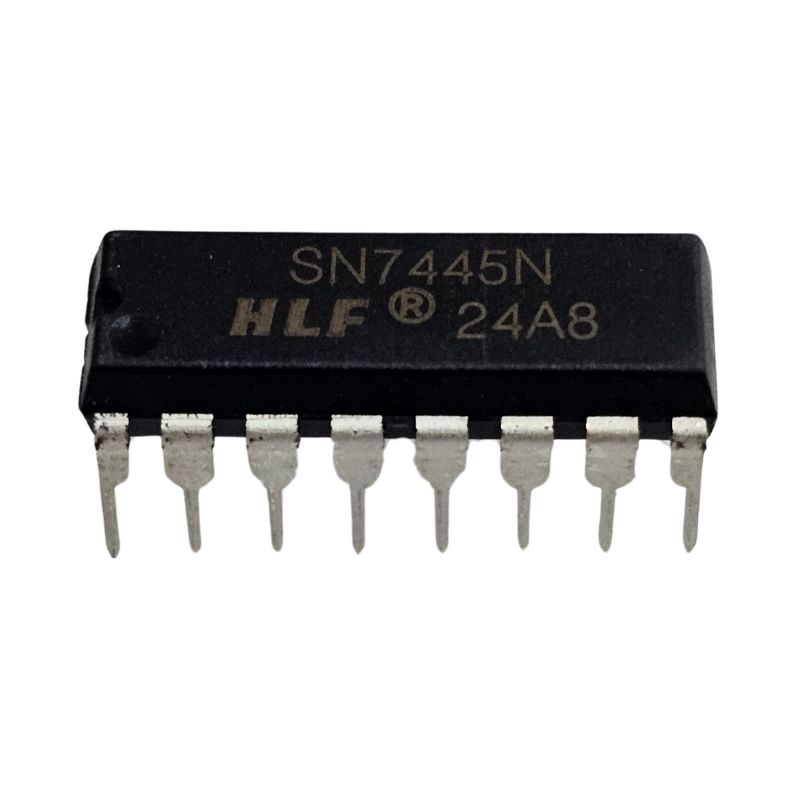

Imagem Meramente Ilustrativa
O SN7445N é um circuito integrado da família TTL 7400, fabricado pela Texas Instruments, que atua como um decodificador/demultiplexador BCD (Decimal Codificado em Binário) para decimal. Ele é amplamente utilizado em sistemas digitais para decodificação de endereços, controle de dispositivos e acionamento de indicadores.
Especificações Técnicas:
Tipo: Decodificador/Demultiplexador BCD para decimal
Família lógica: TTL (Transistor-Transistor Logic)
Número de entradas: 4 (A, B, C, D)
Número de saídas: 10 (Y0 a Y9), ativas em nível baixo
Encapsulamento: DIP de 16 pinos (PDIP-16)
Tensão de alimentação (VCC): 5 V (típico)
Corrente de saída (IOL): até 80 mA por saída
Temperatura de operação: 0°C a 70°C
Aplicações Comuns:
Decodificação de endereços em sistemas de memória
Controle de dispositivos periféricos
Acionamento de displays de 7 segmentos
Sistemas de controle industrial
Datasheet:
Para informações detalhadas sobre o SN7445N, consulte o datasheet oficial da Texas Instruments:
Para mais informações, entre em contato.
