Circuito Integrado SI4483ADY = 4483A Smd
O SI4483ADYé umMOSFET de canal P (transistor de efeito de campo de óxido metálico semicondutor),fabricado principalmente porVishay Siliconix.
A marcação"4483A"é comumcódigo de marcação do lado superiorouparte de uma marcação truncadafrequentemente encontrado no pacote físico SMD (Surface Mount Device) do SI4483ADY.Devido ao pequeno tamanho dos componentes SMD,os fabricantes costumam usar códigos abreviados na embalagem,com o número completo da peça encontrado na folha de dados.
Aqui está uma análise do SI4483ADY:
Nome/Identificação:
SI4483ADY:O número completo da peça.
4483A:Um código curto comum encontrado no próprio dispositivo,indicando o SI4483ADY.
Tipo de transistor:
MOSFET de canal P (modo de aprimoramento):Isso significa que ele conduz corrente quando uma voltagem negativa (em relação à fonte) é aplicada à sua porta.Ele é usado para comutação e gerenciamento de energia.
Fabricante:
Vishay Siliconixé o principal fabricante desta peça.
Principais características (valores típicos, consulte sempre a folha de dados para especificações exatas):
Tensão dreno-fonte (Vdss):-30V
Esta é a tensão máxima que pode ser aplicada entre o dreno e a fonte.
Corrente de dreno contínua (Id):
Normalmente em torno de -15.4A (a 25°C,VGS = -10V)
Algumas planilhas de dados podem mostrar até -19.2A (quando medido em Tc,Temperatura da caixa).
Isso indica que ele foi projetado para lidar com correntes moderadas a altas para um MOSFET neste pacote.
Resistência no estado ligado (Rds(on)):
Muito baixo,normalmente em torno de 8.8 mOhms (em Id = -10A,Vgs = -10V).
Um Rds(on) menor significa menos perda de potência (calor) quando o MOSFET é ligado," levando a uma maior eficiência.
Tensão de limiar de porta-fonte (Vgs(th)):Normalmente -1V a -2.5V
Esta é a voltagem na qual o MOSFET começa a ligar.
Tensão máxima de porta-fonte (Vgs):±25V
Dissipação de potência (Pd):Por volta das 2.9W (a 25°C ambiente,Ta) ou até 5.9W (no caso de 25°C,Tc).
Pacote: SOIC-8(Circuito Integrado de Pequeno Esboço - 8 pinos).
Este é um pacote SMD muito comum.Possui cabos em dois lados,projetado para montagem em superfície em PCBs."SO-8" também é uma designação comum para este pacote.
Tecnologia:Tecnologia TrenchFET®.Esta é uma tecnologia proprietária da Vishay projetada para atingir uma resistência muito baixa no estado ligado (Rds(on)).
Faixa de temperatura operacional (Tj):-55°C a +150°C (Temperatura de junção).
Pinagem (SOIC-8): Os MOSFETs em um encapsulamento SOIC-8 geralmente têm vários pinos conectados ao dreno para ajudar no manuseio da corrente e na dissipação de calor.Uma pinagem típica de MOSFET de canal P SOIC-8 pode ser:
(Observação:Verifique sempre a pinagem exata na folha de dados do fabricante para o número da peça específica,pois pode haver variações.)
Aplicações comuns:
O SI4483ADY é adequado para uma variedade de aplicações de gerenciamento e comutação de energia devido à sua baixa resistência no estado ligado e capacidade moderada de manuseio de corrente em um pacote SMD compacto:
Comutação de carga:Ligar/desligar a energia de várias cargas em dispositivos portáteis,computação,ou eletrônicos de consumo.
Conversores DC/DC:Usado em circuitos de regulação de tensão.
Gerenciamento de energia em dispositivos portáteis:Como laptops,comprimidos,e smartphones.
Sistemas de gerenciamento de bateria:Controle de carga/descarga.
Controle do motor:Para motores de pequena a média potência.
Interruptores adaptadores.
Interruptores de energia em geral.
Valor Unitário

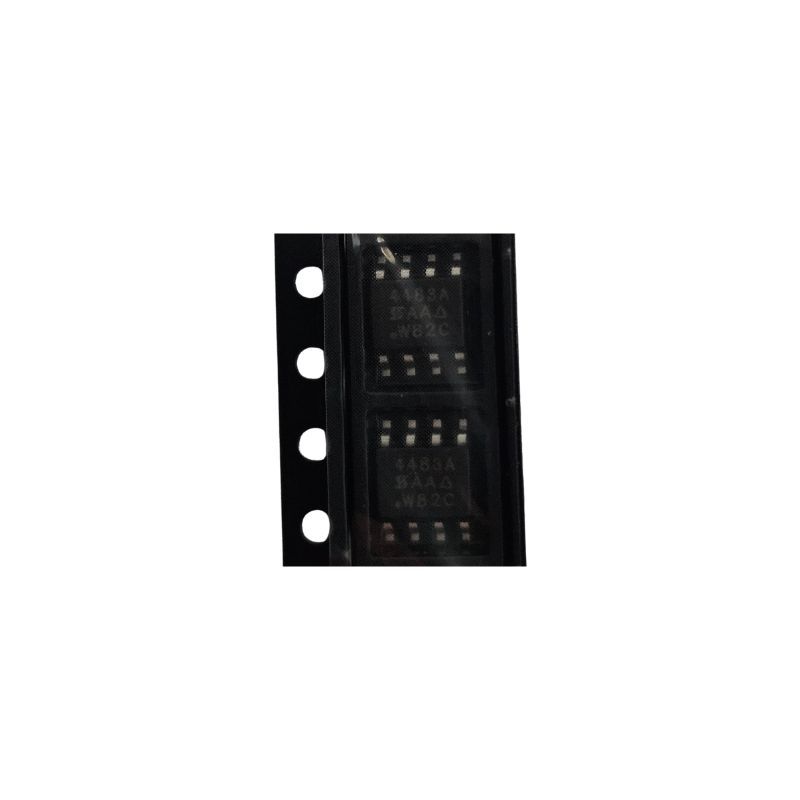

Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
