Circuito Integrado SI-8100D
SI-8100D Original Sanken
Regulador de Comutação ICS de Redução do Modo de Corrente.
Fabricante: Sanken
O SI-8100D é um circuito integrado (CI) fabricado pela Sanken Electric Co., Ltd. É um componente especializado usado como um CI regulador de modo de comutação de controle de modo de corrente .
Principais características e funções
Regulador de Comutação Redutor (Conversor Buck): Esta é sua função principal. Ele recebe uma tensão CC de entrada mais alta e a converte eficientemente em uma tensão CC de saída mais baixa e regulada. Ao contrário dos reguladores lineares que dissipam o excesso de tensão na forma de calor, reguladores de comutação como o SI-8100D ligam e desligam rapidamente um elemento interno para obter a regulação, resultando em uma eficiência muito maior.
Controle do Modo de Corrente: Refere-se ao esquema de controle utilizado internamente. O controle do modo de corrente oferece diversas vantagens, incluindo:
Resposta transitória mais rápida a mudanças de carga.
Compensação de loop mais fácil (projetando o circuito de feedback para estabilidade).
Proteção automática contra sobrecorrente.
Alta eficiência: como um regulador de comutação, ele foi projetado para minimizar a perda de energia, tornando-o adequado para aplicações onde a conservação de energia é importante.
Design Integrado: A parte "CI" significa que muitos dos componentes necessários para a regulação de tensão (como a lógica de controle, o oscilador e, frequentemente, o próprio elemento de comutação) são integrados em um único chip. Isso simplifica o projeto do circuito e reduz o número de componentes externos necessários.
Tipo de pacote: O SI-8100D é comumente encontrado em um SIP (Single In-line Package) de 10 pinos , geralmente com uma aba de dissipador de calor para ajudar a dissipar o calor gerado durante a operação.
Aplicações comuns
O SI-8100D e reguladores de comutação redutores semelhantes são componentes cruciais em uma ampla gama de dispositivos eletrônicos que exigem conversão de tensão eficiente:
Eletrônicos de consumo: alimentam vários subcircuitos em TVs, aparelhos de DVD, decodificadores e outros aparelhos.
Equipamentos de automação de escritório: usados em impressoras, scanners e outros dispositivos de escritório.
Equipamentos industriais: Fornecimento de energia regulada para sistemas de controle, sensores e outros módulos.
Sistemas de áudio automotivo: geralmente usados para criar trilhos de tensão estáveis da bateria do carro para diferentes partes do sistema de áudio.
Conversão CC-CC geral: qualquer aplicação em que seja necessária uma tensão CC estável e mais baixa de uma fonte CC mais alta.
Valor Unitário

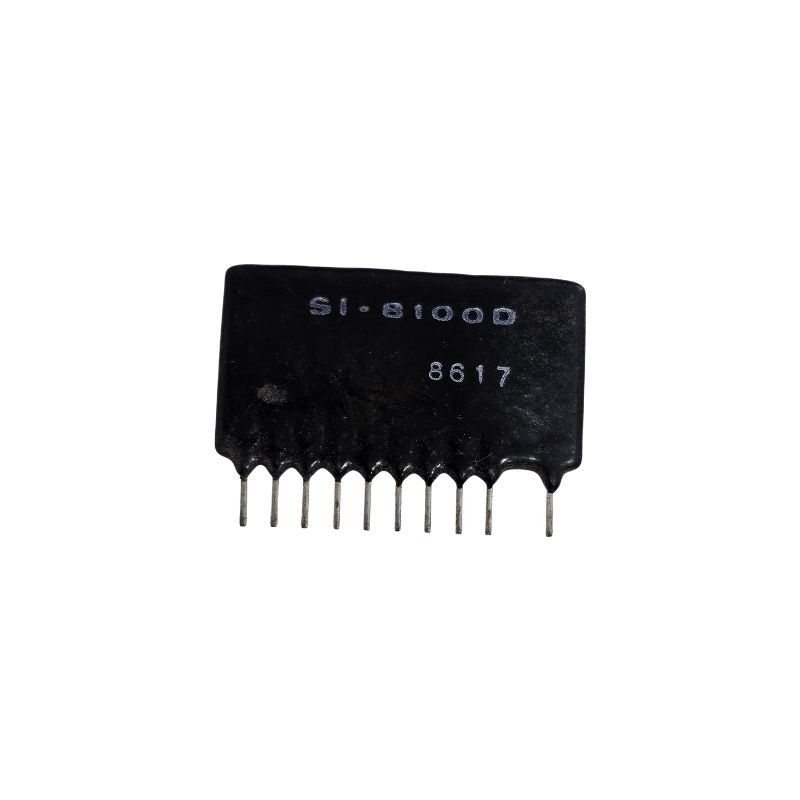

Imagem Meramente Ilustrativa
