SG3525A Circuito Integrado Smd St

Circuito Integrado SG3525A Smd

O SG3525A é um circuito integrado controlador Modulador de Largura de Pulso (PWM) muito popular e amplamente utilizado . O "SMD" em sua consulta refere-se ao encapsulamento do Dispositivo de Montagem em Superfície , mais comumente SOIC-16 (Circuito Integrado de Pequeno Contorno com 16 pinos), em oposição a um DIP (Pacote Duplo em Linha) through-hole. "ST" indica que ele é fabricado pela STMicroelectronics , embora muitas outras empresas, como ON Semiconductor, Motorola e Texas Instruments, também produzam este CI ou versões compatíveis.
O que é o SG3525A?
O SG3525A é um circuito integrado especializado projetado para gerar sinais PWM , essenciais para o controle de fontes de alimentação chaveadas, inversores, acionamentos de motores e muitas outras aplicações de eletrônica de potência. Ele essencialmente cria ondas quadradas com um ciclo de trabalho variável (a porcentagem de tempo em que o sinal está "ligado") a uma frequência definida pelo usuário.

Principais recursos do SG3525A
Controle PWM do modo de tensão: opera detectando a tensão de saída e ajustando a largura do pulso para manter a regulação.
Ampla faixa de tensão operacional: normalmente opera de 8 V a 35 V, o que o torna adequado para uma variedade de projetos de fontes de alimentação.
Frequência do oscilador ajustável: você pode definir a frequência PWM de aproximadamente 100 Hz até 500 kHz usando resistores e capacitores externos (pinos RT e CT).
Controle de Tempo Morto Ajustável: Este controle é crucial para evitar "shoot-through" em topologias push-pull ou half-bridge. Ele garante que ambos os dispositivos de comutação não estejam ligados ao mesmo tempo, evitando curtos-circuitos.
Saídas duplas Totem-Pole: Possui dois pinos de saída dedicados (OUT A e OUT B) capazes de acionar diretamente MOSFETs ou IGBTs de potência com corrente significativa (normalmente até 200mA contínuos, 400mA ou 500mA de pico).
Partida suave integrada: esse recurso aumenta gradualmente a largura do pulso de saída na inicialização, evitando grandes correntes de partida que podem danificar os componentes.
Bloqueio de subtensão de entrada (UVLO): impede que o CI opere se a tensão de alimentação estiver muito baixa, garantindo uma operação estável.
PWM com trava: evita múltiplos pulsos durante um único ciclo, melhorando a estabilidade e evitando comportamento errático.
Pino de desligamento: permite a desativação imediata das saídas, fornecendo uma maneira rápida de desligar o estágio de energia em caso de falha ou para sequências de desligamento controlado.Referência interna de 5,1V: fornece uma referência de tensão estável para o circuito de controle.
Amplificador de erro: Um amplificador operacional interno que compara a tensão de feedback (da saída da fonte de alimentação) com uma tensão de referência, e sua saída controla o ciclo de trabalho PWM para manter a regulação.

Aplicações comuns
A versatilidade e os recursos robustos do SG3525A o tornam uma escolha popular em:
Fontes de alimentação comutadas (SMPS): usadas em vários projetos de fontes de alimentação para converter CA em CC ou CC em CC de forma eficiente.
Conversores CC-CC: topologias de conversores buck, boost, buck-boost, push-pull, meia ponte e ponte completa.
Inversores CC-CA: Essenciais para converter energia CC (por exemplo, de baterias ou painéis solares) em energia CA para eletrodomésticos ou conexão à rede elétrica. Isso inclui inversores de onda senoidal pura.
Controles de acionamento do motor: para controlar a velocidade e a direção dos motores CC.
Fontes de alimentação ininterruptas (UPS): fornecem energia estável durante quedas de energia.
Sistemas de carregamento de baterias: gerenciamento do processo de carregamento de vários tipos de baterias.
Sistemas de controle de iluminação: para regular a intensidade luminosa e controlar conjuntos de LED de alta potência.

Valor Unitário

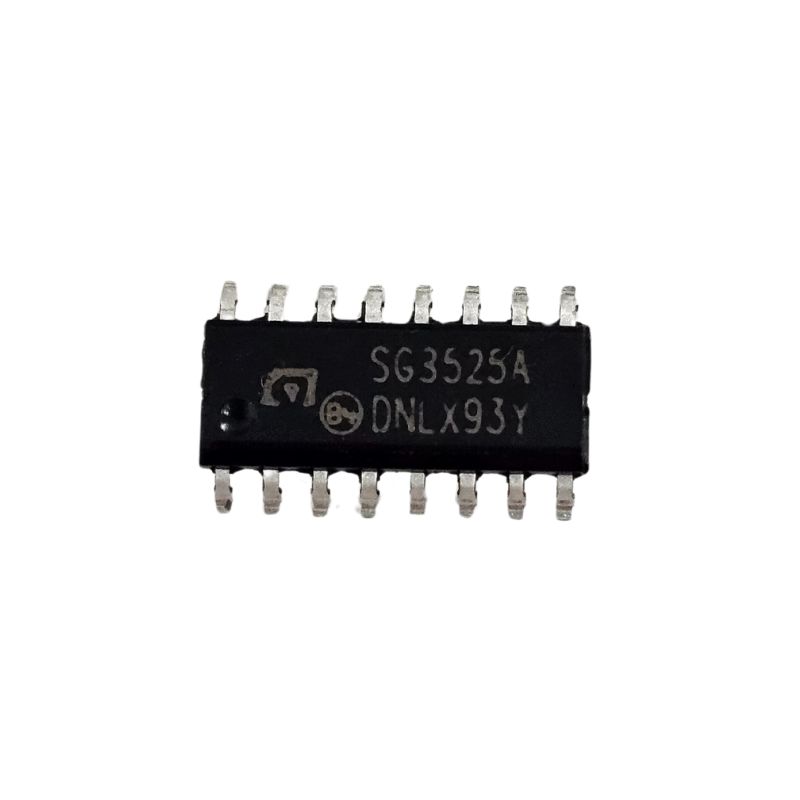

Imagem Meramente Ilustrativa
