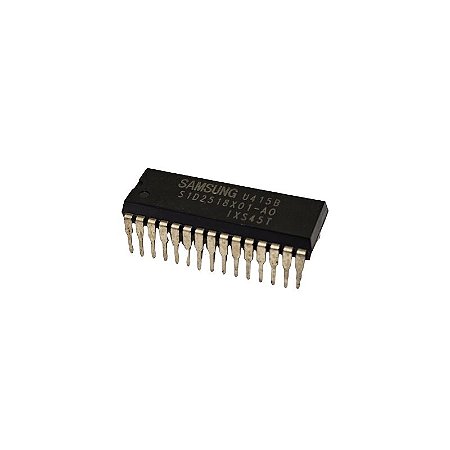

Circuito Integrado S1D2518X01-AO
Circuito Integrado S1D2518X01-AO
O S1D2518X01-AO é um circuito integrado amplamente utilizado em placas principais de TVs CRT e monitores, atuando como processador de sincronismo (Sync Processor) e controlador de varredura horizontal/vertical.
Ele recebe os sinais provenientes do sintonizador ou do processador de vídeo e os converte em sinais de controle estáveis e precisos para o circuito de deflexão, garantindo que a imagem seja reproduzida com alinhamento, estabilidade e nitidez.
Projetado para funcionar de forma confiável em ambientes eletrônicos de maior exigência, o S1D2518X01-AO desempenha papel crítico no ajuste de sincronismo, identificação de padrões de vídeo e geração de pulsos que comandam a varredura do tubo de imagem.
Principais Características:
Processador de sincronismo completo, responsável pelo timing horizontal e vertical.
Compatível com padrões de vídeo comuns em TVs CRT multissistema.
Alta estabilidade térmica e elétrica, garantindo sincronismo estável mesmo sob variações de sinal.
Integração de funções que reduzem a necessidade de componentes externos.
Encapsulamento DIP, facilitando substituição e soldagem em placas de TV mais antigas.
Controla diretamente circuitos de deflexão, atuando como elemento essencial para gerar a imagem corretamente.
Funções principais no circuito:
Processamento de sinais de sincronismo horizontal e vertical
Geração e alinhamento de pulsos H/V
Controle da deflexão no yoke (bobina de varredura)
Estabilização da imagem e correção de distorções de sincronismo
Interface com o circuito de saída horizontal e vertical
Aplicações Típicas:
Placas principais de TVs CRT
Monitores analógicos que utilizam deflexão eletromagnética
Sistemas de vídeo baseados em circuitos discretos de sincronismo
Reparos e manutenção de televisores antigos ou modelos retro
Vantagens:
Solução completa de sincronismo em um único CI
Reduz falhas de imagem como “desalinhamento”, “rasgos”, oscilações e instabilidade de quadro
Compatível com diversos modelos de TVs Samsung e outras marcas que utilizam o mesmo padrão
Substituição direta em reparos profissionais
Valor Unitário

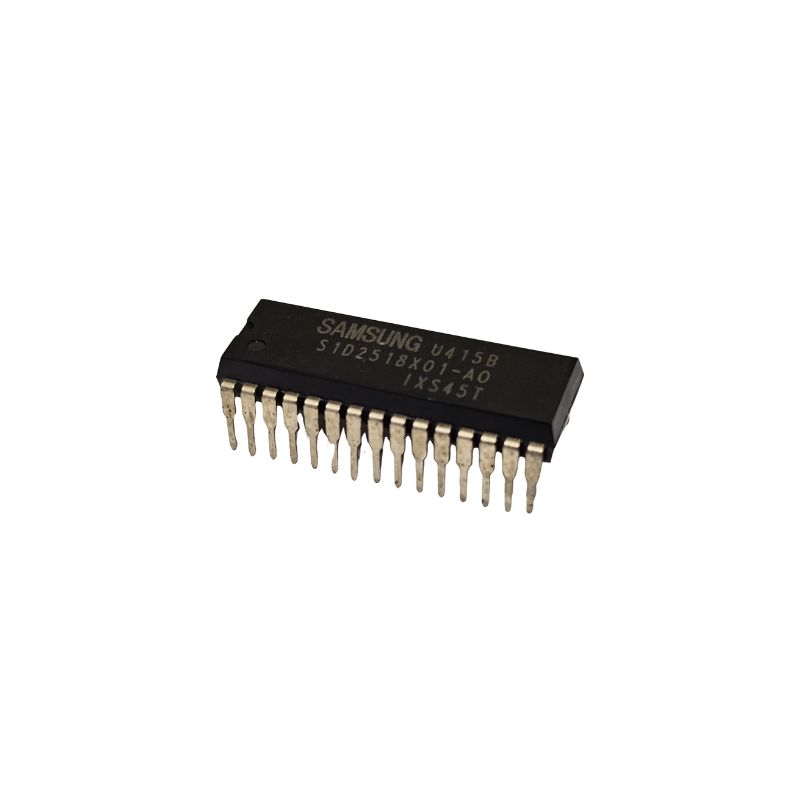

Imagem Ilustrativa
