PIC16F688-I/P Circuito Integrado Microchip
Circuito Integrado PIC16F688-I/P Microchip
O PIC16F688-I/P é um microcontrolador da família PIC16F de 8 bits fabricado pela Microchip Technology. Ele faz parte da série "mid-range" (alcance intermediário) da empresa, conhecida por combinar um conjunto de recursos robusto com um encapsulamento compacto.
Características Principais
O PIC16F688-I/P se destaca por suas especificações, que o tornam adequado para uma variedade de aplicações de controle e automação.
CPU de Alto Desempenho RISC: Com apenas 35 instruções, a maioria das quais executa em um único ciclo, o microcontrolador opera com alta velocidade (até 20 MHz).
Memória: Possui 7 KB de memória de programa Flash, 256 bytes de memória RAM para dados e 256 bytes de memória EEPROM para armazenamento de dados não voláteis.
Encapsulamento e Pinos: Vem em um encapsulamento PDIP (Dual In-line Package) de 14 pinos, ideal para prototipagem e projetos que usam placa de circuito impresso com orifícios (PTH - Through Hole). Possui 12 pinos de I/O (Entrada/Saída).
Periféricos Integrados:
Conversor A/D: Um conversor analógico-digital de 10 bits com 8 canais, permitindo a leitura de sinais analógicos.
Comparadores: Dois comparadores analógicos.
Timers: Dois temporizadores (um de 8 bits e um de 16 bits).
Comunicação Serial: Possui uma interface USART (Universal Synchronous Asynchronous Receiver Transmitter) para comunicação com outros dispositivos.
Características Especiais:
Oscilador Interno de Precisão: Calibrado de fábrica com precisão de ±1%, com faixa de frequência ajustável de 125 kHz a 8 MHz.
Tecnologia nanoWatt: Oferece modos de operação de baixa potência (como o modo "Sleep") para economizar energia.
Proteções e Resets: Inclui recursos como Power-on Reset (POR) e Brown-out Reset (BOR) que garantem a operação correta do chip.
Aplicações
Devido à sua versatilidade e ao seu tamanho compacto, o PIC16F688-I/P é comumente usado em projetos de eletrônica amadora, protótipos e em produtos finais de baixo e médio volume que requerem controle e processamento de dados. Alguns exemplos de aplicações incluem:
Sistemas de controle industrial
Dispositivos de interface homem-máquina (HMI)
Sistemas de segurança e alarmes
Automação residencial (domótica)
Dispositivos automotivos
Instrumentação e medição
Valor Unitário

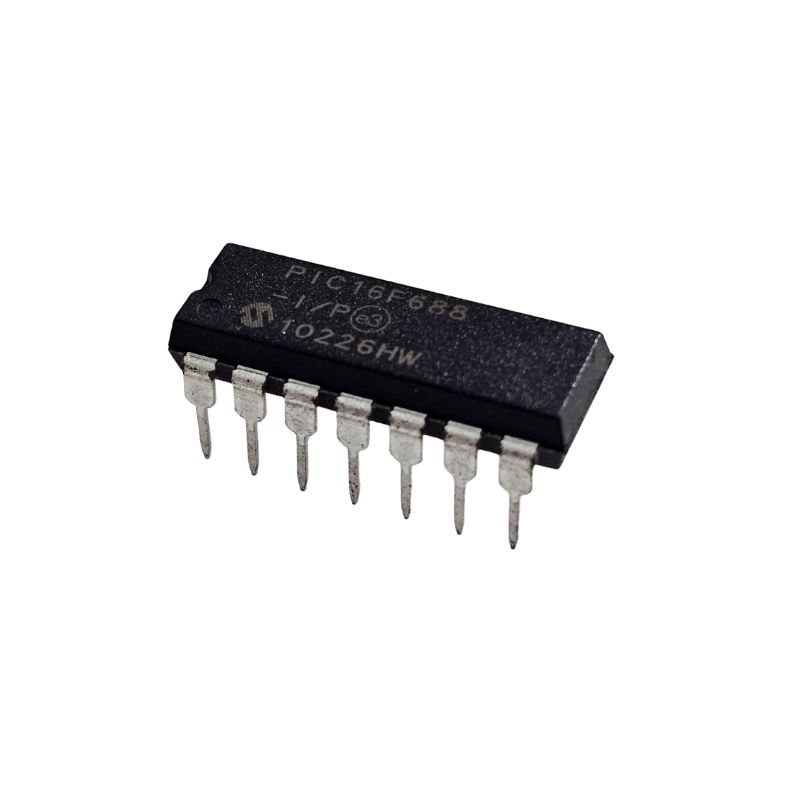

Imagem Meramente Ilustrativa
