Circuito Integrado PC925 Smd
O PC925 (ou PC925L) é um fotocoplador (optoacoplador) OPIC (Optical IC) de alta velocidade e saída de gate driver, fabricado pela Sharp. Ele é projetado para fornecer isolamento elétrico entre o circuito de controle e o circuito de potência, sendo especialmente adequado para acionamento de MOSFETs e IGBTs. O termo SMD indica que ele está disponível em um encapsulamento de montagem em superfície, sendo o SOP-8 (Small Outline Package com 8 pinos) uma das opções comuns.
Como Funciona
Assim como outros fotocopladores, o PC925 opera com base na transmissão de luz:
Lado de Entrada (LED): Possui um LED infravermelho que, quando energizado, emite luz.
Lado de Saída (OPIC): Um chip OPIC (Optical IC) na saída detecta essa luz. Este chip é um Circuito Integrado Óptico que integra o fotodetector e circuitos adicionais, como um estágio de driver de alta corrente, diretamente no mesmo chip.
Isolamento: A comunicação por luz garante um alto isolamento dielétrico entre a entrada e a saída, protegendo o circuito de controle de transientes de alta tensão ou ruídos do lado da potência.
Principais Características
Gate Driver de Alta Corrente: Uma de suas características mais importantes é a capacidade de fornecer uma corrente de saída de pico de até 2.5A. Isso o torna ideal para acionar os gates de MOSFETs e IGBTs de potência que exigem correntes relativamente altas para ligar e desligar rapidamente.
Alta Velocidade de Resposta: Possui um tempo de resposta (tPHL, tPLH) de no máximo 0.5µs , o que é crucial para aplicações de comutação rápida e alta frequência.
Alta Tensão de Isolamento: Oferece uma tensão de isolamento entre entrada e saída (Viso(rms)) de até 5kV, garantindo robustez e segurança em ambientes de alta tensão.
Ampla Faixa de Tensão de Alimentação: Opera com uma tensão de alimentação (VCC) que varia de 15V a 30V, o que é típico para acionamento de gates de IGBTs/MOSFETs.
Alta Imunidade a Ruído (CMR): Possui alta rejeição de modo comum (CMH, CML), o que o torna menos suscetível a ruídos elétricos presentes em ambientes industriais ou de comutação de alta potência.
Encapsulamento SOP-8: Formato compacto para montagem em superfície (SMD), ideal para otimização de espaço na PCB.
Conformidade com RoHS: Produto livre de chumbo e em conformidade com as diretivas RoHS.
Aplicações Comuns
O PC925 SMD é amplamente utilizado em aplicações que necessitam de isolamento e acionamento de alta potência e velocidade, como:
Inversores e Conversores de Potência: Para acionar MOSFETs e IGBTs em inversores de frequência para motores, fontes de alimentação chaveadas (SMPS) de alta potência, etc.
Acionamento de Motores: Em drivers de motor para controle preciso e isolado.
Sistemas de Energia Solar (Inversores Solares): Para isolar a parte de controle da alta tensão do sistema fotovoltaico.
Sistemas de Alimentação Ininterrupta (UPS): Na seção de inversor para controle dos semicondutores de potência.
Aparelhos Eletrodomésticos: Em eletrodomésticos de alta potência que utilizam motores controlados eletronicamente.
Valor Unitário

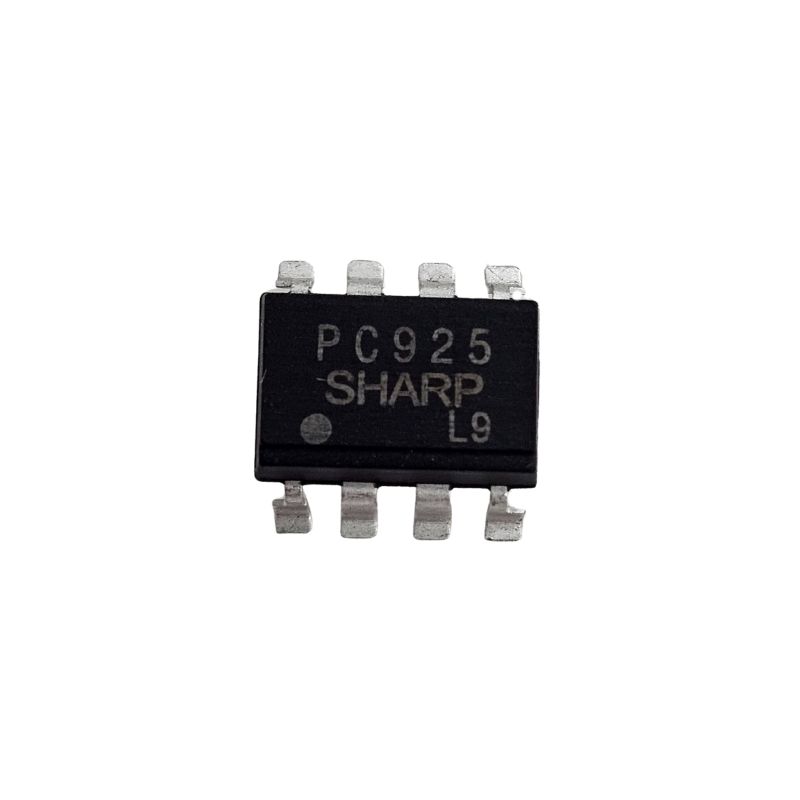

Imagem Meramente Ilustrativa
