R$ 94,50
-
R$ 94,50

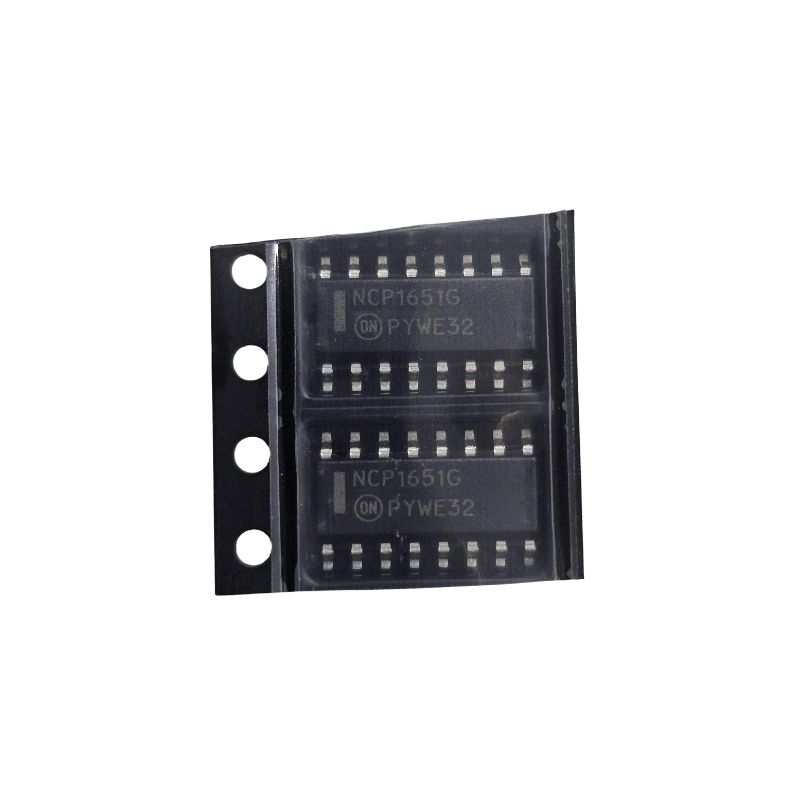

Circuito Integrado NCP1651DR2G Smd Soic-16
Correção de fator de energia - PFC
Especificações:
Fabricante: ON Semiconductor
Categoria de produto: Correção de fator de energia - PFC
Frequência de comutação: 25 kHz a 250 kHz
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 125 C
Estilo de montagem: SMD / SMT
Caixa / Gabinete: SOIC-16
Altura: 1,5 mm
Comprimento: 10 mm
Série: NCP1651
Tipo: Contolador de fator de potência de estágio único
Largura: 4 mm
Marca: ON Semiconductor
Tipo de Produto: PFC - Correção do Fator de Potência
Subcategoria: PMIC - CIs de gerenciamento de energia
Informações Gerais:
Nome: NCP1651DR2G
Fabricante: ON Semiconductor (anteriormente AMI Semiconductor)
Estado: produto obsoleto / last shipments — já não é fabricado continuamente.
Encapsulamento: SOIC‑16, montagem em superfície (SMD)
Especificações Elétricas / Operacionais:
| Parâmetro | Valor | Comentários |
|---|---|---|
| Modo de operação | Condução Contínua (CCM) e Descontinua (DCM) | Permite flexibilidade dependendo da carga e do tipo de conversor. |
| Faixa de frequência de chaveamento (switching) | 25 kHz até 250 kHz | Pode ser usado em vários projetos PFC com diferentes requisitos de frequência. |
| Tensão de alimentação (VCC) | 10 V a 18 V | Verdadeiramente uma faixa útil para muitos controladores PFC auxiliares. |
| Corrente de “startup” (corrente consumida para iniciar) | ~ 5,5 mA a 8,5 mA | Importante para ver se a alimentação auxiliar precisa de um circuito extra. |
| Faixa de temperatura de operação | −40 °C a +125 °C | Compatível com uso industrial / aplicações exigentes. |
Funções & Proteções:
Função de controle de fator de potência (Power Factor Correction – PFC), projetado para aplicações onde se quer reduzir distorções de corrente e melhorar a eficiência da rede elétrica.
Modo de controle de corrente (“Current Mode Control”) — ajuda no controle da resposta dinâmica, limitando picos de corrente.
Proteções típicas esperadas desse tipo de IC: proteção contra sobretensão, proteção térmica (shutdown se ficar muito quente), soft-start ajustável (reduz picos na energização) – embora detalhes específicos (valores, thresholds) dependam do datasheet completo.
Aplicações Usuais:
Correção de fator de potência em fontes AC-DC universais (por exemplo, de 110V / 220V)
Fontes chaveadas onde se exige operação eficiente e conformidade com normas de qualidade de energia elétrica (como IEC)
Equipamentos industriais ou telecom em que o ruído de corrente e a eficiência energética são críticos
Valor Unitário
Imagem Ilustrativa
Para mais informações entre em contato.
