MOC3023 Circuito Integrado

Circuito Integrado MOC3023
Opto Acoplador de Saída Triac e SCR

Especificações:
Fabricante: ON Semiconductor
Categoria de Produto: Optoacopladores de saída Triac e SCR
Embalagem / Caixa: PDIP-6
Circuito Zero-Crossing: Sem Circuito Zero-Crossing
Tipo de saída: PhotoTriac
Número de canais: 1 canal
Tensão de isolamento: 5000Vrms If - Forward Current: 50mA Vf
Tensão direta: 1,15V Pd
Dissipação de energia: 330mW
Tensão de saída de estado embalada - VDRM: 400V
Corrente máxima de saída contínua: 10mA
Temperatura Mínima de Operação: - 40°C
Temperatura máxima de operação: + 100°C
Série: MOC3023
Altura: 3,53mm
Comprimento: 8,89mm
Largura: 6,6mm
Marca: ON Semiconductor / Fairchild
Estilo de montagem: Através do orifício
Corrente máxima de disparo: 5mA
Tempo máximo de ativação: 20 nós
Tipo de Produto: Optoacopladores de saída Triac e SCR
Subcategoria: Optoacopladores

O Circuito Integrado MOC3023 é um optotriac de saída de passagem por zero aleatória (random-phase). Ele é fabricado por várias empresas, como Fairchild (agora ON Semiconductor), Vishay, e outros.

O que ele faz e como funciona
O MOC3023 é um componente crucial em aplicações que exigem isolamento elétrico entre um circuito de controle de baixa tensão (geralmente digital) e um circuito de potência de alta tensão (AC, como a rede elétrica).

Veja como ele funciona:
Optoacoplador: Ele é um tipo de optoacoplador, o que significa que usa luz para transmitir um sinal. Internamente, possui um LED infravermelho no lado da entrada e um fototriac no lado da saída.
Isolamento Galvânico: Quando a corrente flui através do LED, ele emite luz infravermelha. Essa luz incide sobre o fototriac, que é ativado, permitindo que a corrente flua no circuito de alta tensão. Como a comunicação é feita por luz e não há conexão elétrica direta entre a entrada e a saída, ele oferece um isolamento elétrico robusto. Isso protege o circuito de controle de picos de tensão e ruído do lado da rede elétrica.
Saída de Passagem por Zero Aleatória (Random-Phase): Esta é uma característica fundamental do MOC3023. Ao contrário dos optotriacs de "passagem por zero" (zero-crossing), que só ativam quando a tensão AC está perto de zero, o MOC3023 ativa imediatamente quando o LED de entrada é energizado e o limite de corrente do fototriac é atingido, independentemente do ponto da onda AC. Isso o torna ideal para:
Controle de fase: Onde você precisa ligar o triac em qualquer ponto da onda AC para controlar a potência média (por exemplo, em dimmers de luz).
Acionamento rápido: Para cargas que precisam ser ligadas rapidamente.
Controle de cargas indutivas: Embora exija circuitos de proteção (snubbers) adicionais, sua capacidade de ligar em qualquer ponto da onda pode ser útil para certas cargas indutivas.

Principais Características
Tensão de Isolamento: Oferece alta tensão de isolamento (tipicamente 5000V RMS), garantindo segurança.
Tensão de Bloqueio Off-State (VDRM): Geralmente, 400V para a série MOC302X, o que o torna adequado para aplicações de rede elétrica de 120VAC.
Corrente de Disparo de LED (IFT): A corrente mínima necessária no LED para ativar o fototriac é relativamente baixa (tipicamente 5mA a 15mA, dependendo da variante e fabricante).
Encapsulamento: Mais comum em DIP-6 (Dual In-line Package de 6 pinos).

Aplicações Comuns
O MOC3023 é amplamente utilizado para acionar triacs de potência maiores ou como chave eletrônica em circuitos de controle AC, incluindo:
Dimmers de luz: Permite controlar a intensidade da luz acionando um triac de potência em diferentes pontos da onda AC.
Controle de motores AC: Usado para ligar/desligar ou controlar a velocidade de motores AC.
Válvulas solenoides e eletrodomésticos: Em máquinas de lavar, secadoras, fornos, etc., para controlar componentes que operam com corrente AC.
Relés de estado sólido (SSRs): É um componente chave na construção de relés de estado sólido para controle AC.
Sistemas de automação industrial: Para isolar circuitos de controle de microcontroladores de cargas AC de alta potência.
Valor Unitário

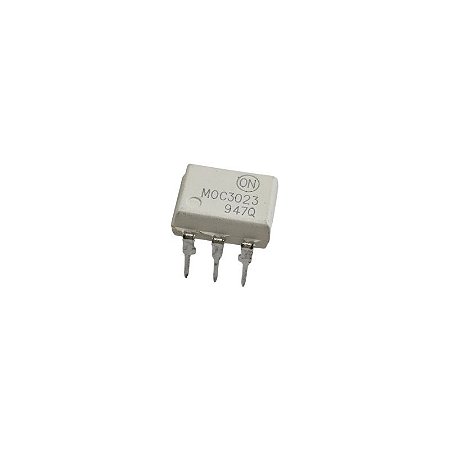

Imagem Meramente Ilustrativa
