Circuito Integrado MC1391P Motorola
O MC1391P é um circuito integrado (CI) especializado fabricado pela Motorola (ou empresas que adquiriram a divisão de semicondutores da Motorola, como a ON Semiconductor ou a Freescale, que agora é NXP).
É um processador horizontal de TV .
O que um processador horizontal de TV faz?
Em televisores CRT (Tubo de Raios Catódicos) mais antigos, o sistema de deflexão horizontal é crucial para projetar a imagem na tela. Ele funciona varrendo rapidamente o feixe de elétrons horizontalmente pela tela. O circuito integrado do processador horizontal é o "cérebro" desse sistema, fornecendo os sinais de controle necessários.
O MC1391P integra diversas funções essenciais necessárias para a deflexão horizontal:
Detector de Fase: Compara os pulsos de sincronização horizontal (sync) de entrada do sinal de vídeo com a frequência e a fase do oscilador horizontal interno. Qualquer diferença gera um sinal de erro.
Oscilador: Um oscilador interno gera a frequência de varredura horizontal fundamental (normalmente 15,625kHz para PAL/SECAM ou 15,734kHz para NTSC).
Pré-driver: Este estágio amplifica a saída do oscilador para acionar os estágios de potência subsequentes do circuito de deflexão horizontal, que, por fim, controlam o jugo de deflexão (bobinas ao redor do pescoço do CRT que direcionam o feixe de elétrons).
Regulador de derivação interno: ajuda a manter tensões operacionais internas estáveis.
Capacidade de controle de retenção predefinida: permite o ajuste da frequência horizontal para "bloquear" adequadamente a imagem.
Ganho de loop CC ajustável: para ajuste fino do loop de controle.
Baixo desvio de frequência térmica: garante operação estável em mudanças de temperatura.
Principais recursos do MC1391P
Projetado para todos os tipos de receptores de televisão: isso indica sua versatilidade em diferentes padrões de TV (NTSC, PAL, SECAM).
Detector de fase linear balanceada: contribui para uma sincronização horizontal estável e precisa.
Ciclo de trabalho de saída variável: permite que o sinal de saída seja adaptado para acionar diferentes tipos de estágios de saída horizontais (baseados em válvulas ou transistores).
Pacote DIP-8: normalmente vem em um pacote duplo em linha de 8 pinos, o que o torna um componente through-hole.
Tensão de alimentação: opera em torno de 8V a 9,4V.
Aplicações
O MC1391P foi projetado especificamente para e amplamente encontrado em:
Televisores CRT: Como um componente central do sistema de deflexão horizontal.
Monitores: Qualquer dispositivo de exibição baseado na tecnologia CRT usaria processamento horizontal semelhante.
Outros equipamentos de exibição de vídeo: Onde sincronização horizontal e digitalização são necessárias.
Valor Unitário

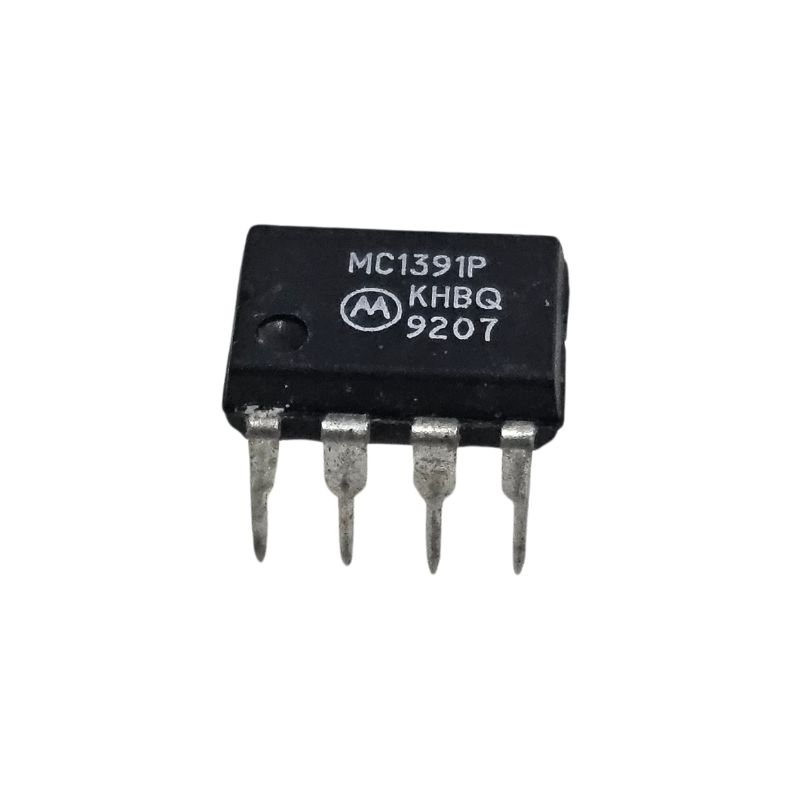

Imagem Meramente Ilustrativa
Para mais informações entre em contato.
