Circuito Integrado MC1357P Motorola
O MC1357P é um circuito integrado (CI) fabricado pela Motorola, que se tornou um componente clássico em eletrônica de rádio e TV. Ele é um amplificador linear de FI (Frequência Intermediária) com um detector de quadratura, o que o torna ideal para a demodulação de sinais FM.
Principais Características
Função Principal: O CI é um amplificador de FI projetado para receber sinais de radiofrequência (RF) e amplificá-los de forma linear e com baixa distorção. Ele inclui um detector de quadratura, que é a parte do circuito que converte o sinal FM modulado em áudio.
Controle AGC (Controle Automático de Ganho): Uma característica notável do MC1357P é seu amplo controle de ganho automático, que garante que a intensidade do sinal de áudio na saída seja estável, mesmo que o sinal de entrada varie.
Alta Ganho: Ele oferece um ganho de potência de cerca de 50 dB, o que é essencial para amplificar sinais de rádio fracos.
Encapsulamento: O "P" no final do código indica um encapsulamento DIP (Dual In-line Package), com 14 pinos. Esse formato é bastante comum para CIs e facilita a montagem em placas de circuito impresso.
Alimentação: Opera com uma tensão de alimentação típica de 12V DC.
Aplicações Comuns
O MC1357P foi projetado para aplicações que exigem a amplificação e demodulação de sinais de frequência modulada (FM). Suas aplicações mais comuns incluem:
Receptores de Rádio FM: O CI era uma parte essencial do circuito de rádio de muitos aparelhos de som e rádios portáteis mais antigos.
Circuitos de Áudio de TV: Foi usado para processar o sinal de áudio FM nas televisões de tubo (CRT).
Sistemas de Comunicação de Banda Estreita: Projetos de comunicação que necessitavam de amplificação e detecção de sinais FM.
O MC1357P é um componente robusto e eficiente
Valor Unitário

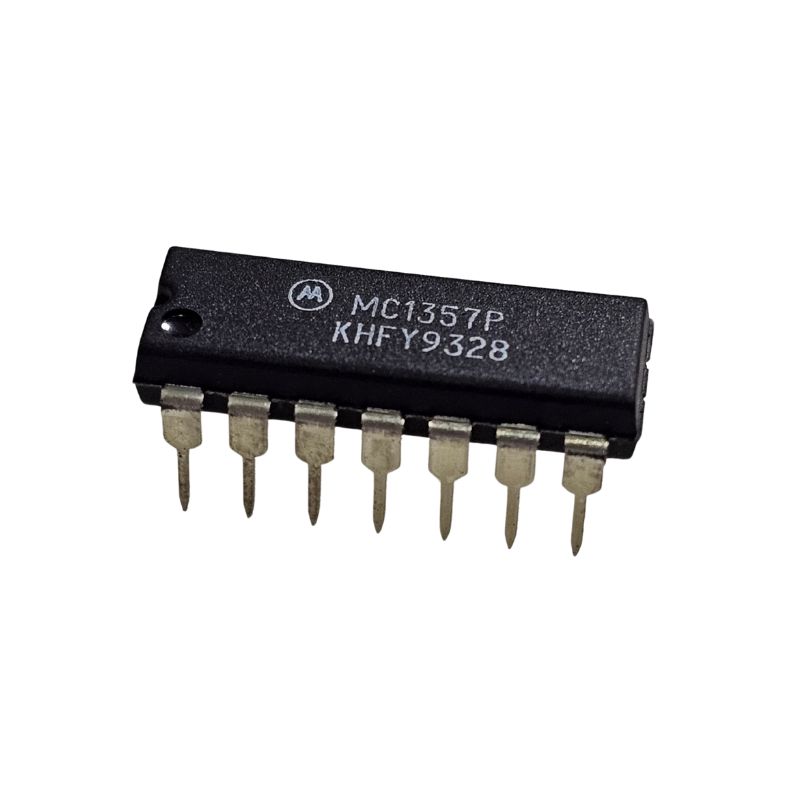

Imagem Meramente Ilustrativa
