MAX485CSA+T Circuito Integrado Smd

Circuito Integrado MAX485CSA+T Smd
CI de Interface RS-422 / RS-485

Especificações:
Fabricante: Maxim integrado
Categoria de produto: CI de Interface RS-422 / RS-485
Estilo de montagem: SMD / SMT
Caixa / Gabinete: SO-8
Série: MAX485
Função: Transceptor
Taxa de dados: 2,5 Mb / s
Número de motoristas: 1 motorista
Número de receptores: 1 receptor
Tensão de alimentação operacional: 5 V
Corrente de Alimentação Operativa: 500 uA
Temperatura operacional mínima: 0 C
Temperatura operacional máxima: + 70 C
Altura: 1,5 mm (máx.)
Comprimento: 5 mm (Máx)
Largura: 4 mm (máx.)
Marca: Maxim Integrated
Duplex: Half Duplex
Tipo de Produto: RS-422 / RS-485
Interface IC
Subcategoria: CIs de interface
Analise do número da peça: MAX485

O MAX485CSA+T é um circuito integrado (CI) muito popular, usado principalmente como um transceptor RS-485/RS-422 de baixo consumo.
Isso significa que ele facilita a comunicação confiável em longas distâncias e em ambientes ruidosos, comumente encontrados em aplicações industriais.
Vamos analisar suas principais características e usos comuns:

Principais características:
Transceptor RS-485/RS-422: Converte sinais lógicos TTL/CMOS em sinais diferenciais RS-485/RS-422 e vice-versa. Essa sinalização diferencial é menos suscetível a ruídos, tornando-a ideal para transmissão robusta de dados por cabos de par trançado.
Baixo consumo de energia: projetado para aplicações onde a eficiência energética é crítica. Normalmente, consome baixa corrente quiescente e algumas versões possuem até um modo de desligamento por baixa corrente.
Comunicação half-duplex: o "CSA" no número da peça indica que é um dispositivo half-duplex, o que significa que ele pode transmitir ou receber dados em um determinado momento, mas não simultaneamente.
Alta Taxa de Dados: O MAX485CSA+T suporta taxas de dados de até 2,5 Mbps, tornando-o adequado para uma ampla gama de aplicações. (Observação: Algumas variantes com drivers "limitados por taxa de variação" têm taxas de dados mais baixas para minimizar EMI e reflexões, mas o MAX485 não tem limitação por taxa de variação).
Operação com fonte de alimentação única de 5 V: opera com uma única fonte de alimentação de + 5V.
Recurso de segurança contra falhas: inclui um recurso de segurança contra falhas que garante uma saída lógica alta se a entrada do receptor estiver em circuito aberto, evitando estados indeterminados.
Proteção Integrada: Possui drivers com limitação de corrente de curto-circuito e circuito de desligamento térmico para proteção contra dissipação excessiva de energia. Frequentemente, também inclui proteção ESD (Descarga Eletrostática).
Pacote SOIC-8: O "CSA" geralmente indica um pacote SOIC (Small Outline Integrated Circuit) de 8 pinos, que é um dispositivo de montagem em superfície (SMD) adequado para projetos compactos. O sufixo "+T" geralmente indica um encapsulamento de fita e rolo para montagem automatizada.
Até 32 nós no barramento: normalmente é possível suportar até 32 transceptores em um único barramento, embora algumas variantes (como o MAX487) possam suportar até 128 dispositivos devido à impedância de entrada do receptor de um quarto de unidade de carga.

Aplicações:
O MAX485CSA+T é um equipamento essencial em diversos sistemas industriais e de comunicação devido à sua robusta e eficiente capacidade de transmissão de dados.
Aplicações comuns incluem:
Sistemas de controle industrial: amplamente utilizados em controladores lógicos programáveis ​​(CLPs), sistemas SCADA e outros equipamentos de automação industrial para comunicação entre dispositivos em longas distâncias.
Automação predial: para conectar sensores, atuadores e unidades de controle em sistemas de edifícios inteligentes (por exemplo, controle de HVAC, sistemas de iluminação).
Sistemas de Segurança: Em sistemas de controle de acesso, vigilância e sistemas de alarme.
Sistemas de ponto de venda (POS): para comunicação entre diferentes componentes de uma configuração de POS.
Controle do motor: em sistemas de acionamento de motores onde é necessária comunicação confiável.
Sistemas de gerenciamento de energia: para aquisição de dados de medidores inteligentes e outros dispositivos de monitoramento de energia.
Rede: Em várias redes locais (LANs) onde RS-485 é o protocolo de comunicação escolhido.
Sistemas de aquisição de dados: para transferência confiável de dados de sensores e instrumentos.
Valor Unitário

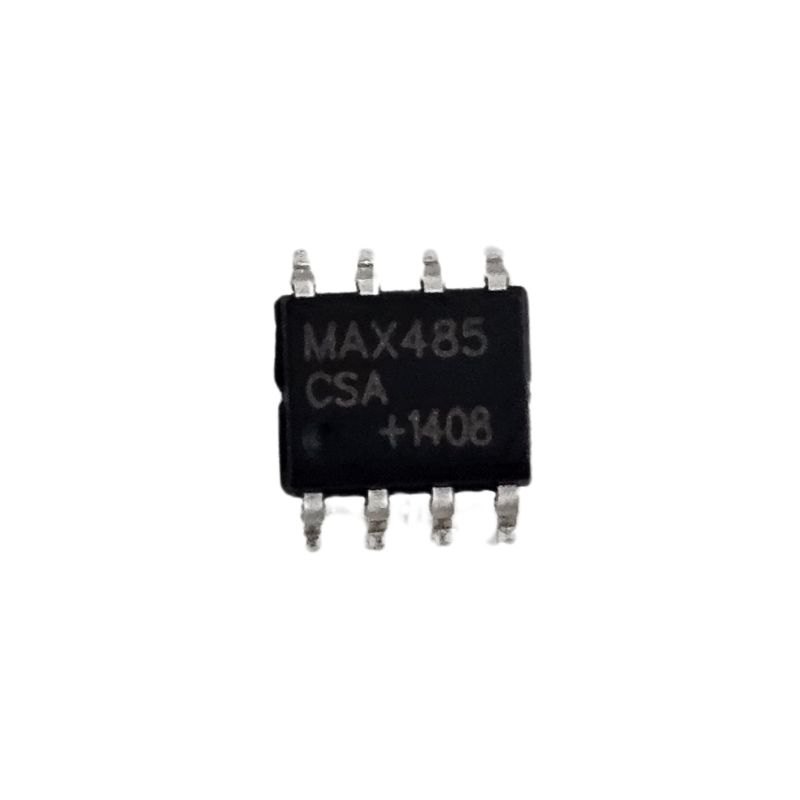

Imagem Meramente Ilustrativa

Para mais informações, entre em contato.
