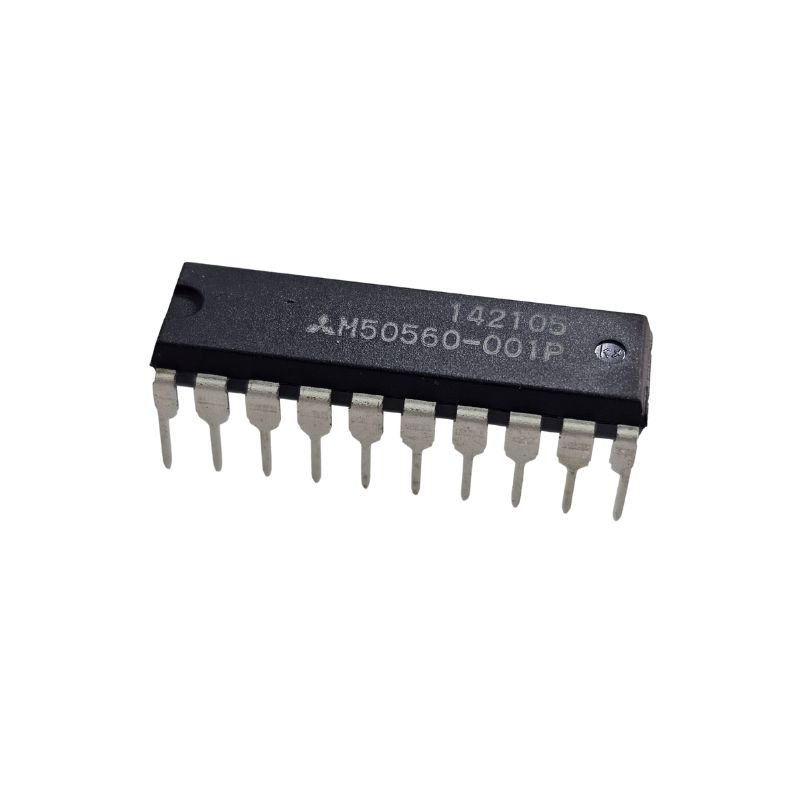

Circuito Integrado M50560-001P Mitsubishi
O Circuito Integrado M50560-001P da Mitsubishi é um componente eletrônico bastante específico e, de acordo com as informações disponíveis, é mais comumente associado a aplicações de controle remoto infravermelho (IR).
Principais Características e Aplicação
Função Principal: O M50560-001P é um codificador/transmissor de controle remoto infravermelho. Ele é projetado para gerar os sinais codificados que são enviados por um emissor de infravermelho (LED IR) para controlar dispositivos eletrônicos à distância (como TVs, DVDs, aparelhos de som, etc.).
Fabricante: Mitsubishi. A Mitsubishi foi uma grande fabricante de componentes eletrônicos, incluindo circuitos integrados para diversas aplicações.
Encapsulamento: A letra "P" no final do código (M50560-001P) geralmente indica um encapsulamento DIP (Dual In-line Package), que é um formato retangular com pinos em ambos os lados, fácil de usar em protoboards e placas de circuito impresso. O "DIP20" (20 pinos) é o formato típico para esse tipo de CI.
Código de Transmissão: Esses chips geralmente trabalham com um formato de código específico. Para o M50560, sabe-se que ele utiliza um código de 16 bits (8 bits de código personalizado e 8 bits de código de dados), precedido por um "leader code". Isso significa que ele é programado para gerar sequências de pulsos que correspondem a comandos específicos do controle remoto.
Compatibilidade: Existem equivalentes funcionais no mercado, como o PT2560. No entanto, é importante notar que, embora funcionalmente compatíveis, pode haver pequenas diferenças nos circuitos de aplicação, e o pinout (disposição dos pinos) pode ser diferente, exigindo adaptação no circuito ao substituir.
Valor Unitário
Imagem Meramente Ilustrativa
Para maiores informações, entre em contato
