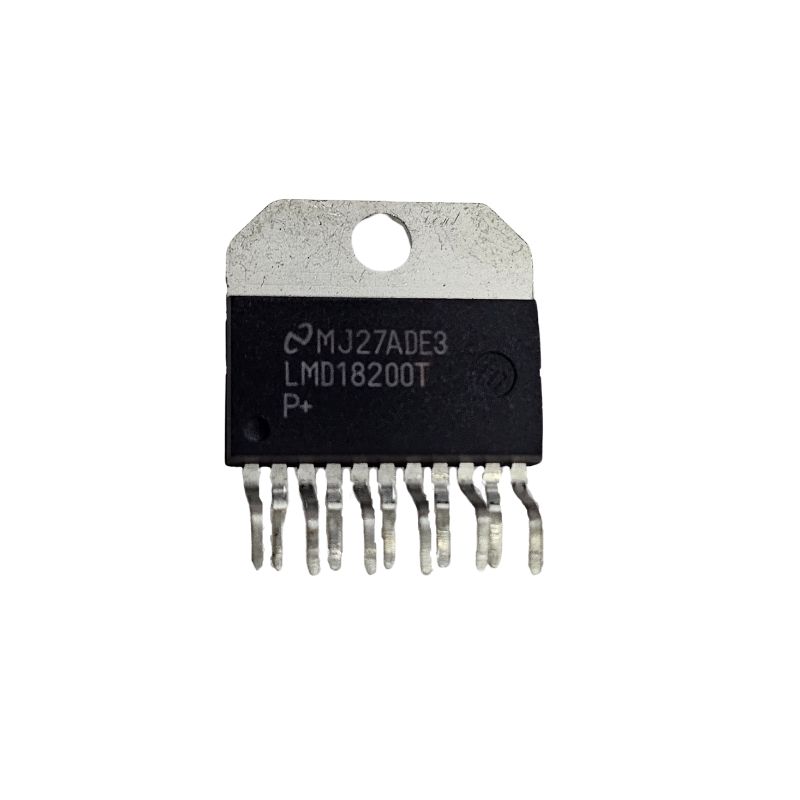

Circuito Integrado LMD18200T St
O Circuito Integrado LMD18200T é um driver em ponte H (H-Bridge) de 3A e 55V, projetado especificamente para aplicações de controle de movimento, principalmente para acionar motores DC e de passo. Ele é fabricado pela Texas Instruments.
O que é e como funciona
O LMD18200T é um chip altamente integrado que combina lógica de controle bipolar e CMOS com dispositivos de potência DMOS na mesma estrutura monolítica.
Ponte H (H-Bridge): A arquitetura em ponte H permite que você controle a direção e a velocidade de um motor DC. Ao ligar e desligar pares específicos de transistores na ponte, a corrente pode fluir pelo motor em ambas as direções, permitindo que ele gire no sentido horário ou anti-horário. A modulação por largura de pulso (PWM) é usada para controlar a velocidade do motor.
Capacidade de Corrente e Tensão: Ele pode fornecer uma corrente de saída contínua de até 3A e suportar picos de corrente de até 6A. A tensão de alimentação pode variar de 12V a 55V, tornando-o versátil para uma ampla gama de motores.
Tecnologia Combinada (Multi-Technology Process): A integração de diferentes tecnologias (bipolar, CMOS e DMOS) no mesmo chip otimiza o desempenho, combinando a precisão do controle com a capacidade de lidar com alta potência.
Recursos de Proteção: O LMD18200T inclui proteções importantes para a confiabilidade do sistema:
Sem corrente de "disparo direto" (no "shoot-through" current): Impede que ambos os lados da ponte liguem ao mesmo tempo, o que causaria um curto-circuito e danificaria o chip.
Saída de aviso térmico: Um pino de saída indica quando a temperatura do chip atinge 145°C.
Desligamento térmico: Desativa as saídas se a temperatura interna atingir 170°C, protegendo o dispositivo de superaquecimento.
Diodos de grampeamento internos: Protegem contra picos de tensão.
Proteção contra carga em curto-circuito: Ajuda a prevenir danos em caso de falha na carga.
Sensoriamento de Corrente: Possui um circuito inovador que permite o sensoriamento de corrente de saída com baixa perda, útil para aplicações de controle de torque ou feedback.
Entradas Compatíveis: Suas entradas lógicas são compatíveis com níveis TTL e CMOS, facilitando a interface com microcontroladores.
Aplicações Comuns
Devido às suas capacidades de controle de motor e recursos de proteção, o LMD18200T é frequentemente encontrado em:
Drivers de motores DC e de passo: Sua aplicação primária.
Servomecanismos de posição e velocidade: Em sistemas que exigem controle preciso de movimento.
Robôs de automação de fábrica: Para controlar os motores que impulsionam os braços e as ferramentas.
Máquinas de controle numérico: Em equipamentos que dependem de movimentos precisos e repetitivos.
Impressoras e plotters de computador: Para controlar os motores responsáveis pelo movimento do cabeçote de impressão e do papel.
Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
