LM741C Circuito Integrado Smd

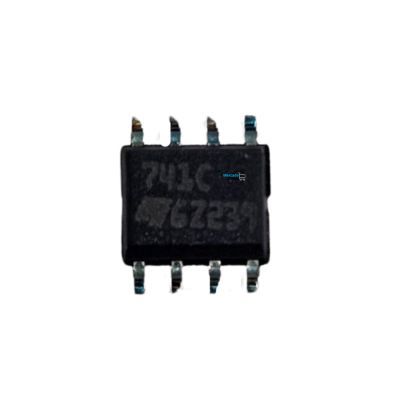

Circuito Integrado LM741C Smd Soic-8 UA741CD
Amplificador Operacional
Especificações:
Fabricante: STMicroelectronics
Categoria de produto: Amplificadores operacionais - Amp Op
Estilo de montagem: SMD / SMT Caixa / Gabinete: SO-8
Número de canais: 1 canal
Tensão de alimentação - Máx: 40V
Produto da largura de banda de ganho (GBP): 1MHz
Corrente de saída por canal: 25mA SR
Taxa de variação: 500mV / us Vos
Tensão de deslocamento de entrada: 5mV
Tensão de alimentação - Mín: 5V
Temperatura operacional mínima: 0 C
Temperatura operacional máxima: + 70 C Ib
Corrente de polarização de entrada: 500nA
Corrente de Alimentação Operativa: 1,7mA
Desligamento: Sem desligamento CMRR
Razão de rejeição do modo comum: 70 dB pt
Densidade de ruído de tensão de entrada: 23nV / sqrt Hz
Série: UA741
Embalagem: Vareta
Tipo de amplificador: Amplificador de uso geral
Altura: 1,65 mm (máx.)
Comprimento: 5 mm (Máx)
Produto: Amplificadores Operacionais Tipo de suprimento: Sozinho, Dual Tecnologia: Bipolar Largura: 4mm (máx.)
Marca: STMicroelectronics Tensão de alimentação dupla máxima: +/- 22V
Tensão de alimentação dupla mínima: +/- 2,5V
Tensão de alimentação operacional: 5V a 40V, +/- 2,5V a +/- 20V Pd
Dissipação de potência: 500mW (1/2 W)
Tipo de Produto: Op Amps - Amplificadores Operacionais PSRR
Razão de rejeição de fonte de alimentação: 77 dB Subcategoria
CIs amplificadores Ganho de Tensão dB: 106,02 dB

O LM741C em encapsulamento SMD SOIC-8 é um amplificador operacional (amplificador operacional) clássico e de uso geral, projetado especificamente para aplicações com tecnologia de montagem em superfície . Vamos analisar o que isso significa:

Compreendendo o amplificador operacional LM741

O LM741 é um amplificador operacional monolítico icônico que tem sido um pilar da eletrônica analógica por décadas. Seu propósito fundamental é amplificar a diferença entre duas tensões de entrada. Os principais recursos que o tornaram tão popular incluem:
Compensação de frequência interna: simplifica o projeto do circuito eliminando a necessidade de capacitores externos para evitar oscilações indesejadas.
Proteção contra curto-circuito: sua saída é protegida contra curtos-circuitos acidentais ao terra ou aos trilhos de alimentação.
Alta impedância de entrada e baixa impedância de saída: essas são características desejáveis ​​para um amplificador, permitindo que ele "armazene" sinais sem carregar a fonte e acione cargas de forma eficaz.
Capacidade de offset nulo: inclui pinos específicos (1 e 5) que permitem ajustar com precisão a tensão de offset de entrada, o que é crucial para aplicações que exigem alta precisão.

"LM741C": O Nível Comercial
O sufixo "C" no LM741C indica que esta versão específica é especificada para operação em faixa de temperatura comercial . Isso normalmente significa que seu desempenho está garantido dentro das especificações, de 0°C a +70°C . Outras versões (como o LM741 simples ou o LM741A) podem oferecer faixas de temperatura mais amplas, como para aplicações industriais ou militares, mas o LM741C é perfeitamente adequado para a maioria dos projetos e produtos eletrônicos comuns. Eletricamente, suas características de desempenho são muito semelhantes às do LM741 padrão.
"SMD SOIC-8": O Pacote
SMD (Dispositivo de Montagem em Superfície): significa que o componente foi projetado para ser soldado diretamente em pads na superfície de uma Placa de Circuito Impresso (PCB), em vez de ter fios que passam por furos. Os componentes SMD são geralmente muito menores do que seus equivalentes "through-hole", permitindo projetos de circuitos mais compactos e densos.
SOIC-8 (Small Outline Integrated Circuit - 8 pinos): descreve o fator de forma física específico do pacote SMD.
SOIC é um tipo muito comum de encapsulamento SMD para circuitos integrados. Ele possui terminais ("pinos") que se estendem de dois lados opostos do corpo de plástico, em formato de asa de gaivota, que são então soldados às placas de circuito impresso.
O "-8" indica que este pacote SOIC específico tem 8 pinos .
Pinagem do LM741C SOIC-8

A pinagem do pacote SOIC-8 é a mesma da versão tradicional DIP-8 (Dual In-line Package) do LM741:
Offset Null 1: Usado para ajuste de tensão de offset de entrada.
Entrada inversora (-IN): A entrada onde o sinal será invertido na saída.
Entrada não inversora (+IN): A entrada onde o sinal mantém sua fase na saída.
V- (Tensão de alimentação negativa): Conecta-se ao trilho de alimentação negativa.
Offset Null 2: Usado para ajuste de tensão de offset de entrada.
Saída: O sinal de saída amplificado.V+ (Tensão de alimentação positiva): Conecta-se ao trilho de alimentação positiva.
NC (Sem Conexão): Este pino não é conectado internamente e normalmente é deixado flutuando.

Aplicações típicas
O LM741C, em qualquer pacote, é incrivelmente versátil e usado em uma ampla gama de aplicações de circuitos analógicos, incluindo:
Amplificadores de uso geral: configurações inversoras, não inversoras e seguidoras de tensão.
Filtros ativos: criação de filtros passa-baixa, passa-alta, passa-faixa e corta-faixa sem usar indutores.
Pré-amplificadores e mixers de áudio: devido ao seu ganho decente e ruído relativamente baixo.
Comparadores de tensão: comparação de duas tensões de entrada para produzir uma saída digital (alta ou baixa).
Integradores e diferenciadores: Realizar operações matemáticas em sinais analógicos.
Amplificadores de instrumentação: para amplificar sinais diferenciais muito pequenos de sensores.
Valor Unitário
Imagem Meramente Ilustrativa

Para mais informações, entre em contato.
