Circuito Integrado LM350T National
O Circuito Integrado LM350T é um regulador de tensão linear positivo ajustável de 3 amperes (3A). Originalmente fabricado pela National Semiconductor (que foi adquirida pela Texas Instruments), ele é um componente clássico e muito versátil para fontes de alimentação.
Como ele funciona e suas principais características
O LM350T permite que você configure a tensão de saída desejada dentro de uma faixa ampla, em vez de ter uma tensão fixa. Ele faz isso com a ajuda de apenas dois resistores externos.
Tensão de Saída Ajustável: A tensão de saída pode ser ajustada de 1,25V a 33V, o que o torna extremamente flexível para diversas aplicações.
Alta Corrente de Saída: Capaz de fornecer mais de 3 A de corrente contínua, sendo adequado para alimentar circuitos que consomem uma quantidade considerável de energia.
Regulação de Linha e Carga: Oferece excelente regulação de linha (mantém a saída estável mesmo com variações na entrada) e regulação de carga (mantém a saída estável mesmo com variações na corrente consumida pela carga).
Proteções Integradas: Inclui mecanismos de proteção essenciais para a segurança e durabilidade:
Limitação de Corrente: Impede que a corrente de saída exceda um limite seguro.
Desligamento Térmico (Thermal Shutdown): Desliga o CI automaticamente se sua temperatura interna exceder um limite perigoso, prevenindo danos por superaquecimento.
Compensação de Área Segura (Safe Area Compensation): Protege o transistor de saída contra estresse excessivo.
Facilidade de Uso: Requer apenas dois resistores externos para definir a tensão de saída, simplificando bastante o projeto da fonte.
Encapsulamento TO-220: O "T" no nome indica o encapsulamento TO-220, que é um invólucro de plástico robusto projetado para montagem através do furo (through-hole) e boa dissipação de calor. Para correntes mais altas, é fundamental usar um dissipador de calor adequado.
Aplicações Comuns
Devido à sua flexibilidade e capacidade de alta corrente, o LM350T é amplamente utilizado em:
Fontes de Alimentação Ajustáveis: Em bancadas de trabalho e laboratórios, onde é necessário testar circuitos com diferentes tensões.
Carregadores de Bateria: Pode ser configurado para fornecer uma tensão de carga precisa para vários tipos de baterias.
Reguladores de Corrente Constante: Ao conectar um resistor fixo entre os pinos de ajuste e saída, ele pode operar como um regulador de corrente de precisão.
Regulação Local/On-Card: Para fornecer tensões reguladas em pontos específicos de uma placa de circuito.
Substituição para Reguladores Fixos: Elimina a necessidade de manter vários reguladores de tensão fixa em estoque.
Valor Unitário

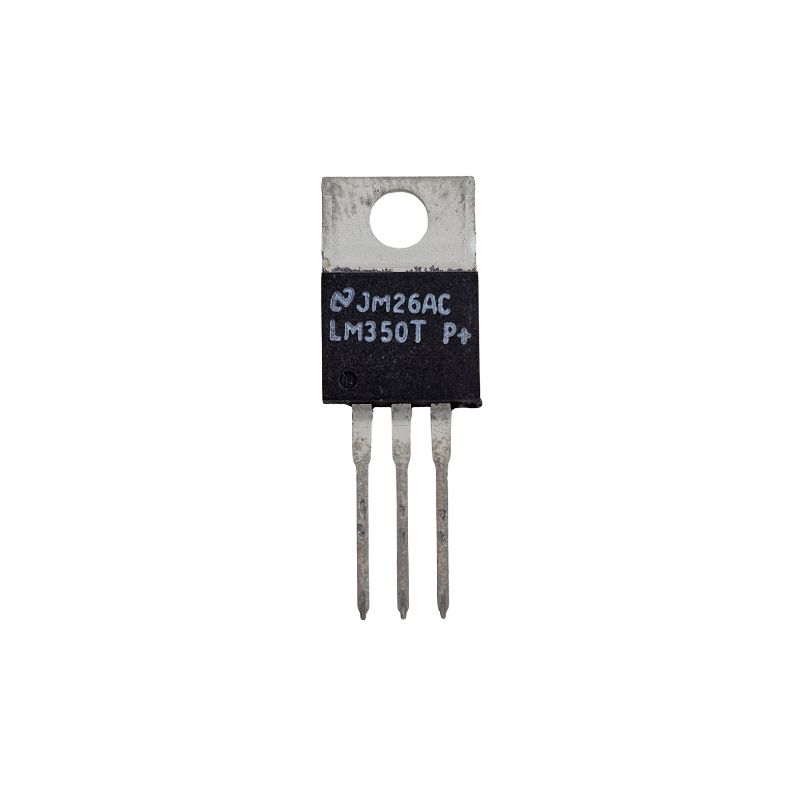

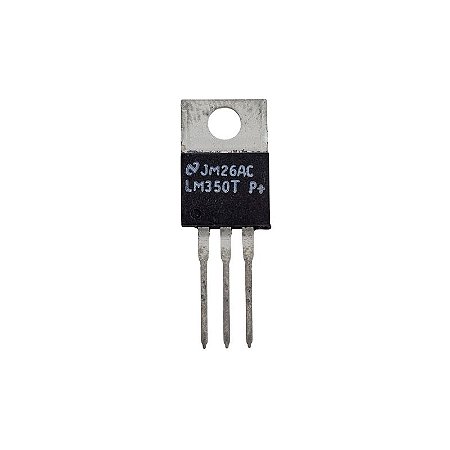

Imagem Meramente Ilustrativa
