Circuito Integrado LM323K
Regulador de Tensão Linear 5 Volts 3 Amperes Positivo
Especificações:
Fabricante: National
Categoria de produto: Regulador de tensão linear
Estilo de montagem: Orifício de passagem Caixa / Gabinete: TO-3
Número de limites: 1 saída
Polaridade: Positiva
Voltagem de saída: 5V
Corrente de saída: 3A
Tipo de saída: fixo
Tensão de entrada MÁXIMA: 20V
Tensão de Entrada MIN: 7,5V
Temperatura operacional mínima: 0°C
Temperatura operacional máxima: + 125°C
Regulagem da carga: 100mV
Regulagem de linha: 25mV
Corrente inativa: 12mA
Série: LM323-N
Faixa de temperatura operacional: 0°C a + 125°C
Marca: National Pd
Dissipação de potência: 30W
Tipo de Produto: Regulador de Tensão Linear
Subcategoria: PMIC - CIs de gerenciamento de energia
O Circuito Integrado LM323K é um regulador de tensão linear positivo de 5V e 3A. Ele foi projetado para fornecer uma saída de tensão fixa e estável de 5 volts, com a capacidade de entregar uma corrente de até 3 amperes (A) para a carga.
Como ele funciona e suas principais características
O LM323K é um regulador de três terminais, o que o torna relativamente simples de usar em circuitos. Suas principais características incluem:
Tensão de Saída Fixa: Pré-definido para uma saída de 5V, eliminando a necessidade de componentes externos para ajustar a tensão de saída, simplificando o design do circuito.
Alta Corrente de Saída: Capaz de fornecer até 3A de corrente contínua, o que o torna adequado para alimentar circuitos que consomem uma quantidade considerável de energia.
Proteções Integradas: Incorpora mecanismos de proteção para garantir a segurança e a longevidade tanto do próprio CI quanto do circuito que ele alimenta:
Limitação de Corrente: Impede que a corrente de saída exceda um limite seguro, protegendo o CI e a carga em caso de curto-circuito ou sobrecarga.
Desligamento Térmico (Thermal Shutdown): Desliga o CI automaticamente se sua temperatura interna exceder um limite seguro, prevenindo danos por superaquecimento.
Limitação de Potência: Restringe a dissipação de potência interna.
Baixo Ruído de Saída: Contribui para uma tensão de saída mais limpa, essencial para circuitos sensíveis.
Encapsulamento TO-3: O "K" no final do nome indica o encapsulamento TO-3 (ou TO-204AA). Este é um invólucro metálico robusto, projetado para alta dissipação de calor, ideal para aplicações de maior potência onde o CI pode esquentar bastante. Ele geralmente requer um dissipador de calor para operar em sua capacidade máxima de corrente.Tensão de Entrada Mínima: Requer uma tensão de entrada mínima de aproximadamente 7,5V para garantir a
regulação de 5V.A tensão máxima de entrada é geralmente 20V.
Aplicações Comuns
Devido à sua capacidade de fornecer 5V regulados com alta corrente, o LM323K foi amplamente utilizado em:
Fontes de Alimentação DC: Como o principal componente regulador em fontes que alimentam placas lógicas,microcontroladores, e outros componentes eletrônicos que operam com 5V.
Equipamentos de Áudio e Vídeo: Em fontes internas de TVs, DVD players e outros eletrônicos de consumo.
Máquinas de Pinball e Consoles de Videogame Antigos: Muitas placas lógicas desses equipamentos operam com 5V e o LM323K era uma escolha popular para essa função devido à sua robustez.
Aplicações Industriais Leves: Onde uma fonte de 5V estável e de alta corrente é necessária.
Circuitos Digitais: Alimentando chips TTL e CMOS.
Valor Unitário

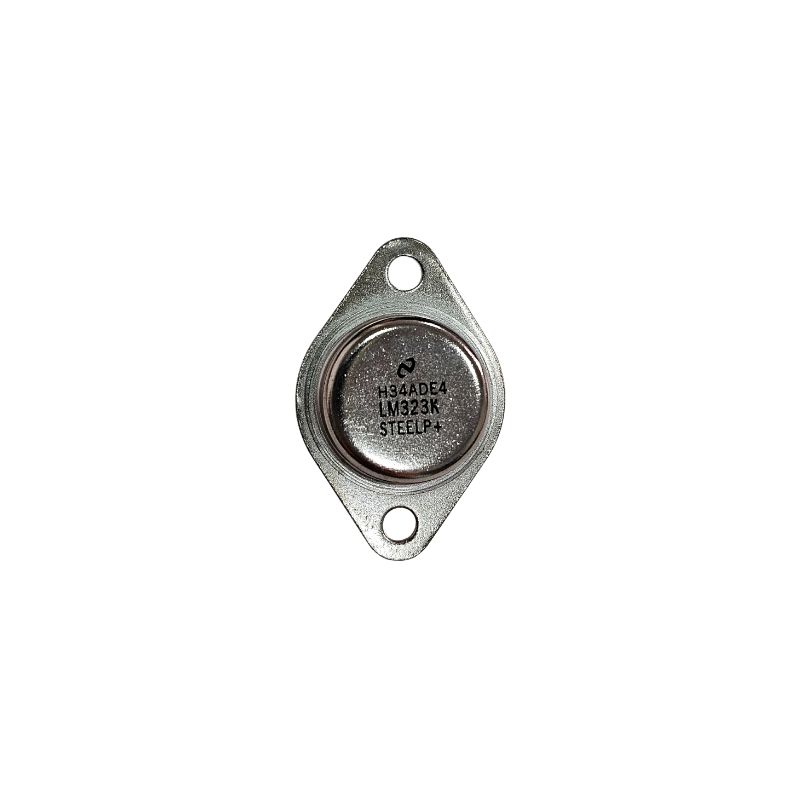

Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
