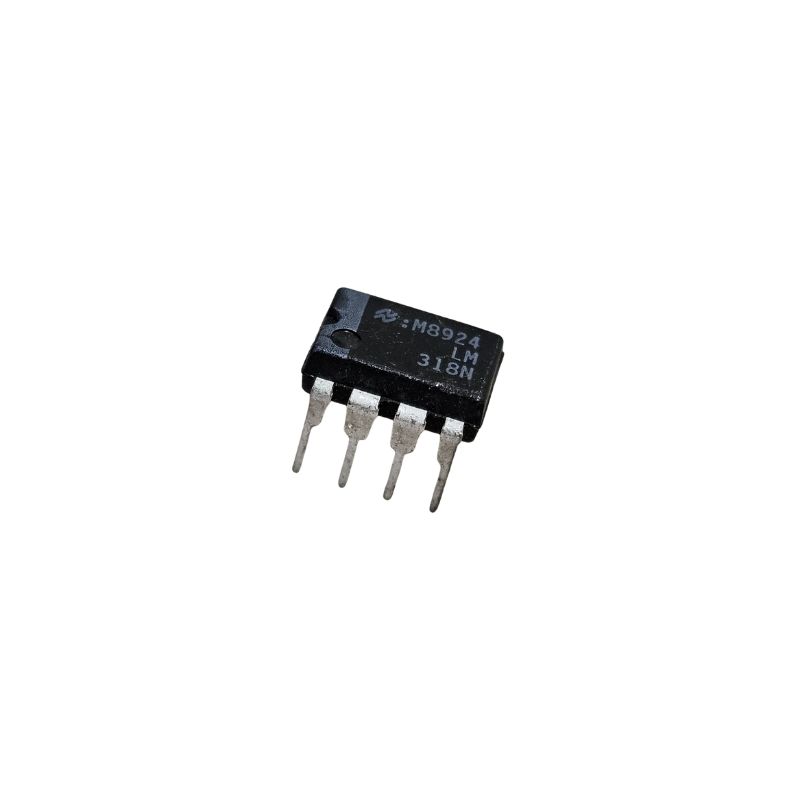

Circuito Integrado LM318N National
Amplificador Operacional
Especificações:
Fabricante: Texas Instruments
Categoria de produto: Amplificadores operacionais - Amp Op
Número de canais: 1 Channel
Produto da largura de banda de ganho (GBP): 15 MHz
SR - Slew Rate : 70 V/us
Vos - Tensão de deslocamento de entrada: 10 mV
Ib - Corrente de polarização de entrada: 500 nA
Tensão de alimentação - Máx: 40 V
Tensão de alimentação - Mín: 10 V
Corrente de Alimentação Operativa: 5 mA
Corrente de saída por canal: 20 mA
CMRR - Razão de rejeição do modo comum: 100 dB
en - Densidade de ruído de tensão de entrada: 15 nV/sqrt Hz
Caixa / Gabinete: PDIP-8
Estilo de montagem: Through Hole
Desligamento: No Shutdown
Temperatura operacional mínima: 0 C
Temperatura operacional máxima: + 70 C
Série: LM318
Embalagem: Vareta
Marca: Texas Instruments
Tensão de alimentação dual: +/- 9 V, +/- 12 V, +/- 15 V, +/- 18 V
Altura: 3.3 mm
Comprimento: 9.27 mm
Tensão de alimentação dupla máxima: +/- 20 V
Tensão de alimentação dupla mínima: +/- 5 V
Tensão de alimentação operacional: 10 V to 40 V
Pd - Dissipação de potência: 500 mW (1/2 W)
Produto: Operational Amplifiers
Tipo de Produto: Op Amps - Operational Amplifiers
Subcategoria: Amplifier ICs
Tipo de suprimento: Dual
Tecnologia: Bipolar
Ganho de Tensão dB: 106.02 dB
Largura: 6.35 mm
Circuito Integrado LM318N National
O LM318N é um amplificador operacional de alta velocidade desenvolvido pela National Semiconductor, projetado para aplicações que exigem resposta rápida, elevada taxa de variação e excelente estabilidade.
Pertence à família de amplificadores operacionais de precisão, oferecendo desempenho superior em circuitos analógicos que operam com frequências mais altas.
Principais Características:
Slew Rate extremamente alto: ~50 V/µs, permitindo resposta rápida a sinais de variação brusca.
Largura de banda ampla: adequada para aplicações de alta frequência.
Baixo ruído e excelente estabilidade com realimentação.
Compensação externa ajustável, oferecendo flexibilidade no projeto.
Faixa de alimentação ampla: pode operar com fontes simples ou simétricas.
Boa capacidade de drive para cargas moderadas.
Encapsulamento DIP-8, fácil de utilizar em protoboards, PCBs e reparos eletrônicos.
Aplicações Típicas:
Amplificadores de alta velocidade
Sistemas de controle e instrumentação
Amplificadores de áudio de precisão
Conversores AD/DA e condicionamento de sinal
Pré-amplificadores, filtros ativos e circuitos osciladores
Equipamentos laboratoriais e eletrônica industrial
Vantagens:
Excelente desempenho dinâmico
Ideal para circuitos que exigem resposta rápida e baixa distorção
Fácil integração em projetos analógicos
Substituição comum em equipamentos de áudio, aparelhos antigos da National e sistemas de medição
Valor Unitário
Imagem Ilustrativa
