LM317LM Soic-8 Circuito Integrado National

Circuito Integrado LM317LM Soic-8 National

O LM317LM é um regulador de tensão linear positivo ajustável clássico , originalmente da National Semiconductor (agora parte da Texas Instruments). O "LM" no número da peça indica que se trata da versão de baixa corrente (100 mA) da popular família LM317, e vem em um encapsulamento SOIC-8 (Dispositivo de Montagem em Superfície) .

Principais recursos do LM317LM
Tensão de saída ajustável: este é o recurso mais significativo. Ao contrário dos reguladores de tensão fixos, o LM317LM permite ajustar a tensão de saída de 1,2V a 37V usando apenas dois resistores externos. Essa flexibilidade o torna altamente versátil.Baixa corrente de saída: Projetado para aplicações que exigem até 100 mA de corrente de saída contínua. Para correntes mais altas, outras versões, como o LM317M (500 mA) ou o LM317 padrão (1,5A), estão disponíveis.
Ampla faixa de tensão de entrada: pode suportar uma tensão de entrada de até 40 V , proporcionando uma ampla janela operacional.
Facilidade de uso: O LM317LM é conhecido por sua simplicidade. Requer componentes externos mínimos (normalmente dois resistores para ajuste de tensão e capacitores de entrada/saída para estabilidade) para funcionar como um regulador ajustável básico.
Excelente regulação de linha e carga: mantém uma tensão de saída muito estável mesmo com variações na tensão de entrada (regulação de linha) ou alterações na corrente de carga (regulação de carga).
Recursos de proteção interna:
Proteção contra sobrecarga térmica: desliga automaticamente se a temperatura do chip exceder um limite seguro, evitando danos.Limitação de corrente de curto-circuito: limita a corrente de saída durante um curto-circuito, protegendo tanto o regulador quanto a carga.
Compensação de área segura do transistor de saída: impede que o transistor de passagem interno opere fora de sua área operacional segura.
Pacote SOIC-8: Este é um pacote pequeno, para montagem em superfície, ideal para projetos de placas de circuito compactas onde o espaço é limitado.
Como funciona (simplificado)
O LM317LM gera uma tensão de referência nominal de 1,25V entre seus pinos de Saída e Ajuste. Ao conectar um resistor fixo (R1) entre os pinos de Saída e Ajuste e um resistor variável (R2) do pino de Ajuste ao terra, uma corrente constante flui através de R1. A tensão de saída é então determinada pela fórmula:
EmFORA​​​=EmREF​*( 1+R2 / R1 )+EUUm DJ​​*R 2
OndeEmREF​é normalmente 1,25 V eEUUm DJ​​(Corrente do pino de ajuste) é uma corrente muito pequena e relativamente constante.

Aplicações comuns
A versatilidade e o tamanho compacto do LM317LM o tornam popular em uma ampla gama de projetos e produtos eletrônicos:
Fontes de alimentação ajustáveis: ideais para fontes de alimentação de laboratório ou trilhos de alimentação personalizados onde é necessária uma voltagem específica e ajustável pelo usuário.
Regulação no cartão: fornecimento de tensões reguladas locais em placas de circuito, reduzindo ruído e problemas de distribuição de energia.
Reguladores de corrente de precisão: Ao conectar um resistor fixo entre os pinos de saída e ajuste, ele pode ser usado para fornecer uma corrente constante a uma carga, útil para carregar baterias ou acionar LEDs.Carregadores de bateria: podem ser configurados para fornecer uma tensão ou corrente de carga regulada para vários tipos de bateria.
Energia para microcontroladores e circuitos lógicos: quando é necessária uma tensão personalizada ou estável de 3,3V, 5V ou outra tensão de uma fonte maior.
Vários equipamentos eletrônicos de consumo e industriais: onde é necessária uma fonte de tensão de baixa corrente, ajustável e confiável.

Valor Unitário

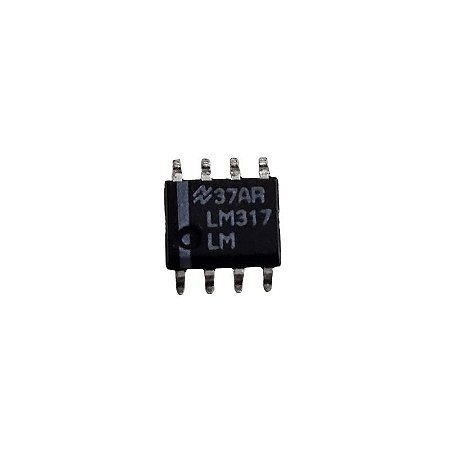

Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
