Circuito Integrado LM311N
O LM311N é um circuito integrado (CI) comparador de tensão amplamente utilizado e altamente versátil . É conhecido por sua precisão e velocidade, tornando-se um componente essencial em muitos projetos analógicos e de sinais mistos. O sufixo "N" normalmente indica um DIP (Dual In-line Package) , especificamente um DIP de plástico de 8 pinos, que é um encapsulamento through-hole muito comum para circuitos integrados.
Principais recursos do LM311N
O LM311N se distingue por várias características importantes:
Alta velocidade: oferece tempos de resposta relativamente rápidos, permitindo detectar mudanças de tensão rapidamente.
Ampla faixa de tensão operacional: pode operar com uma única fonte de alimentação (por exemplo, +5V a +30V) ou com duas fontes de alimentação (por exemplo, ±5V a ±15V). Essa flexibilidade o torna adaptável a diversos esquemas de energia.
Baixa corrente de polarização de entrada: isso significa que ele consome muito pouca corrente das fontes de entrada, minimizando os efeitos de carga.
Alta impedância de entrada: semelhante à baixa corrente de polarização de entrada, essa característica garante que ela não afete significativamente os níveis de tensão dos sinais que estão sendo comparados.
Faixa de tensão de entrada diferencial: ele pode lidar com uma ampla faixa de diferenças de tensão entre suas entradas.
Capacidade de Strobe: O LM311N inclui um pino "strobe", que permite ligar ou desligar a saída com um sinal de controle externo. Isso é útil para multiplexar ou habilitar/desabilitar a função de comparação.
Saída de Coletor Aberto: Este é um recurso crucial. O estágio de saída é um transistor NPN com seu coletor extraído externamente. Isso permite conectar um resistor pull-up externo a qualquer tensão de até 30 V, independentemente da tensão de alimentação do comparador. Isso o torna altamente flexível para interfacear com diferentes famílias lógicas (TTL, CMOS) ou acionar relés, LEDs ou outras cargas.
Aplicações comuns
Devido à sua versatilidade e características robustas, o LM311N é encontrado em uma ampla gama de circuitos eletrônicos:
Detectores de cruzamento por zero: identificam quando um sinal CA cruza o limite de 0V.
Deslocadores de nível: convertem sinais de um nível de tensão para outro, graças à sua saída de coletor aberto.
Detectores de Limite: Disparam uma ação quando uma tensão excede ou cai abaixo de um nível específico.
Osciladores: Criação de vários tipos de geradores de formas de onda (por exemplo, onda quadrada).
Comparadores de janela: detectam se uma tensão está dentro de uma faixa superior e inferior especificada.
Drivers de relé: controlam diretamente pequenos relés devido à sua capacidade de corrente de saída.
Circuitos Temporizadores: Como parte de aplicações de temporização mais complexas.
Valor Unitário

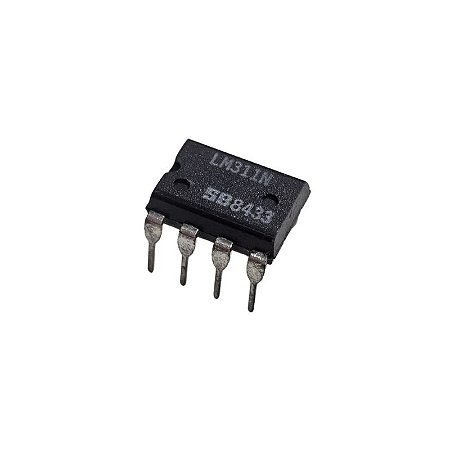

Imagem Meramente Ilustrativa
