Circuito Integrado LM2576T-5.0 National
O LM2576T-5.0 é um regulador de tensão chaveado abaixador (buck) clássico e amplamente utilizado da National Semiconductor , agora parte da Texas Instruments . O "T" no número da peça normalmente indica um encapsulamento passante TO-220 , e "-5.0" significa que ele fornece uma tensão de saída fixa de 5V
Principais características
Saída Fixa de 5V: O LM2576T-5.0 foi projetado especificamente para fornecer uma saída estável de 5V a partir de uma tensão de entrada mais alta. Outras versões da série LM2576 estão disponíveis com diferentes tensões de saída fixas (3,3 V, 12 V, 15 V) ou como uma versão com saída ajustável.
Alta Eficiência: Ao contrário dos reguladores lineares que dissipam o excesso de tensão na forma de calor, o LM2576 é um regulador chaveado. Isso significa que ele é significativamente mais eficiente, especialmente quando a tensão de entrada é muito maior que a de saída, reduzindo a necessidade de grandes dissipadores de calor.
Corrente de saída de 3A: pode fornecer até 3 Amperes (A) de corrente de saída contínua, tornando-o adequado para uma ampla gama de aplicações de média potência.
Ampla faixa de tensão de entrada: aceita uma ampla faixa de tensão de entrada, normalmente até 40V (ou 60V para a versão HV), oferecendo flexibilidade na seleção da fonte de alimentação.
Fácil de usar: Uma de suas principais vantagens é a simplicidade. Requer um número mínimo de componentes externos (normalmente apenas um indutor, um diodo e capacitores de entrada/saída) e inclui compensação de frequência interna e um oscilador de frequência fixa (52 kHz). Isso simplifica o processo de projeto para fontes de alimentação chaveadas.
Proteção integrada:
Desligamento térmico: protege o dispositivo contra superaquecimento.
Proteção de Limite de Corrente: Limita a corrente de saída em caso de sobrecarga ou curto-circuito, evitando danos ao regulador e à carga.
Capacidade de desligamento TTL: permite fácil controle do regulador usando um sinal lógico, habilitando o modo de espera de baixo consumo de energia.
Pacote TO-220: Este é um pacote comum de furo passante conhecido por seu desempenho térmico robusto, facilitando a montagem com um dissipador de calor, se necessário.
Aplicações
A combinação de alta capacidade de corrente, eficiência e facilidade de uso do LM2576T-5.0 o torna uma escolha popular para diversas aplicações de conversão de energia, incluindo:
Regulador redutor simples de alta eficiência (Buck): seu uso mais comum é converter uma tensão CC mais alta em uma CC estável de 5V.
Reguladores de comutação no cartão: fornecem energia localizada de 5V em placas de circuito.
Pré-regulador eficiente para reguladores lineares: usado para reduzir uma alta tensão de forma eficiente antes que um regulador linear forneça uma tensão final muito precisa, reduzindo a dissipação de calor do regulador linear.
Conversor positivo para negativo (Buck-Boost): embora seja basicamente um conversor buck, ele pode ser configurado em uma topologia buck-boost para gerar uma tensão de saída negativa.
Fonte de alimentação para carregadores de bateria: fornecimento de energia regulada para circuitos de carga.
Valor Unitário

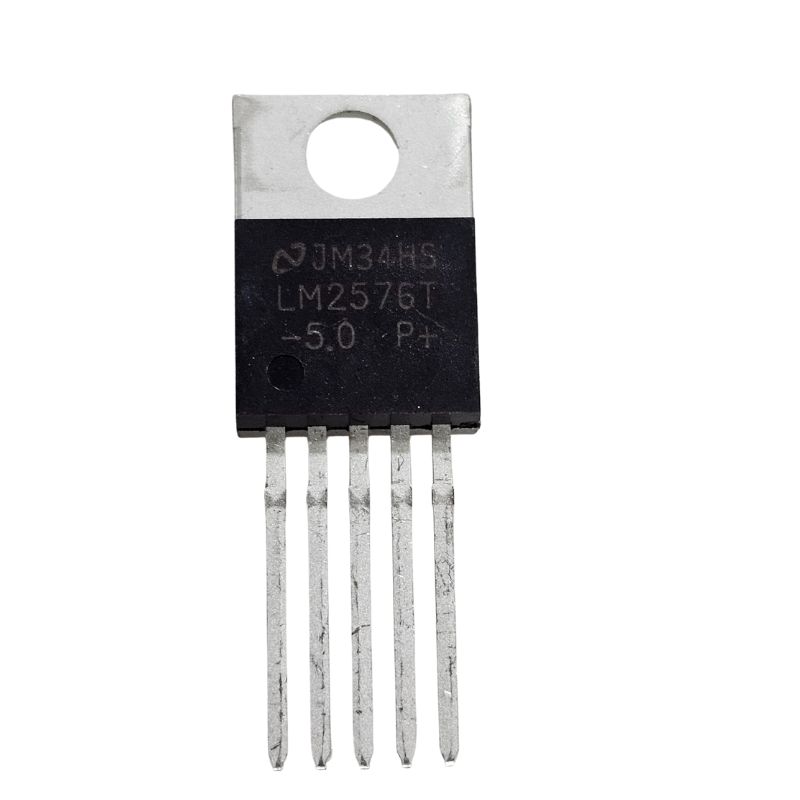

Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
