Circuito Integrado LA1140
O Circuito Integrado LA1140 é um componente eletrônico especializado, muito conhecido na área de radiodifusão.
Função Principal
O LA1140 é um Sistema FI (Frequência Intermediária) para Receptores de Rádio FM Automotivos.
Ele foi fabricado primariamente pela Sanyo (agora parte da ON Semiconductor/Panasonic) e é um chip monolítico que integra diversas funções cruciais na cadeia de recepção de rádio FM:
Amplificação e Limitação de FI: Aumenta o sinal de FI e o limita para remover variações de amplitude (que causam ruído em FM).
Detecção de FM: Possui um detector de quadratura (quadrature detector) para demodular o sinal FM.
Controle de Muting (Silenciador): Uma de suas características mais notáveis. Permite aos projetistas ajustar o desempenho do silenciador de forma versátil (por exemplo, com a chave DX/Local - Distância/Local), cortando o áudio quando o sinal está muito fraco e ruidoso.
Saída para Medidor de Sinal: Gera uma tensão proporcional à intensidade do sinal de entrada (em dB), ideal para controlar medidores de sinal ou circuitos de controle em outros CIs (como o multiplexador estéreo LA3370).
Saída AGC (Controle Automático de Ganho): Fornece uma tensão de AGC atrasada para o estágio de RF front-end (pré-sintonizador).
Saída AFC (Controle Automático de Frequência): Produz uma tensão para manter a sintonia estável.
Uso Típico
Este CI era amplamente utilizado em Rádios Automotivos e em alguns receptores de rádio portáteis ou de mesa de alta fidelidade, devido à sua alta sensibilidade de limitação e bom desempenho de AMR (Rejeição de Modulação de Amplitude).
Detalhes Adicionais
Fabricante Original: Sanyo (agora geralmente listado como ON Semiconductor ou TDK/Epcos dependendo da aquisição/revenda).
Encapsulamento: Geralmente encontrado em um invólucro SIP-16 (Single In-line Package com 16 pinos).
Valor Unitário

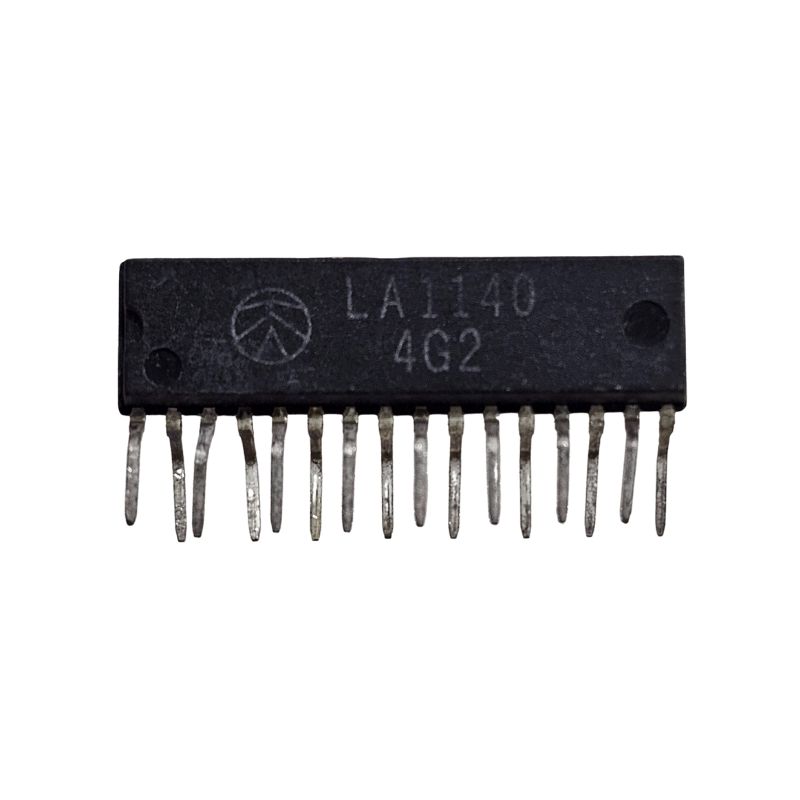

Imagem Meramente Ilustrativa
