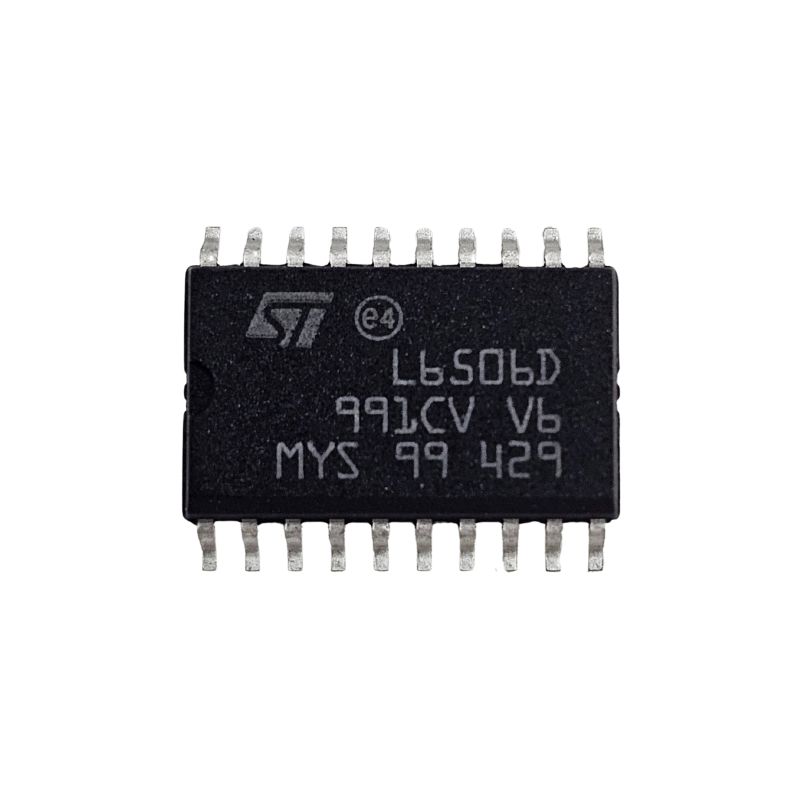

L6506D Circuito Integrado Smd Soic-20 St

Circuito Integrado L6506D Smd Soic-20
Controladores e motoristas de Motor / Movimento / Ignição

Especificações:
Fabricante: STMicroelectronics
Categoria de produto: Controladores e motoristas de Motor / Movimento / Ignição
Produto: Controladores / Drivers de motor de passo
Tipo: Stepper Driver
Tensão de alimentação operacional: 10V
Corrente de Alimentação Operativa: 25mA
Temperatura operacional mínima: - 40C
Temperatura operacional máxima: + 150C
Estilo de montagem: SMD / SMT Caixa / Gabinete: SO-20
Embalagem: Tubo
Marca: STMicroelectronics
Sensível à umidade: Sim
Tipo de Produto: Controladores e Drivers de Motor / Movimento / Ignição
Série: L6506
Subcategoria: PMIC - CIs de gerenciamento de energia

O L6506D é um circuito integrado (CI) controlador de corrente projetado especificamente para motores de passo e cargas indutivas semelhantes. É fabricado pela STMicroelectronics e normalmente vem em um encapsulamento SMD SOIC-20 (Small Outline Integrated Circuit com 20 pinos), adequado para aplicações de montagem em superfície.

Principais características
Controle de Corrente para Motores de Passo: Sua função principal é detectar e controlar com precisão a corrente que flui pelos enrolamentos dos motores de passo. Isso permite uma operação estável e precisa do motor.
Acionamento de corrente constante: quando usado em conjunto com drivers de energia externos (como L293, L298, L7150 ou transistores de potência discretos), o L6506D forma um sistema completo de acionamento de corrente constante para cargas indutivas.
Oscilador e comparador no chip: integra um circuito oscilador e comparador que permite modular as bobinas do motor por meio dos chips drivers, mantendo uma corrente constante.
Dual Chopper: O dispositivo inclui um chopper duplo acionado por um oscilador comum no chip, que define a frequência operacional para o acionamento modulado por largura de pulso (PWM).
Capacidade de Sincronização: Vários dispositivos L6506D podem ser sincronizados usando um pino de sincronização dedicado. Isso significa que o oscilador de um chip "mestre" pode definir a frequência de operação para todos os outros chips "escravos" conectados.
Função de interface: controla todas as funções de interface, desde a lógica de controle (por exemplo, um microcontrolador) até o estágio de potência que aciona o motor.
Tensão de operação: normalmente opera com uma tensão de alimentação entre 4,5V e 7V.
Faixa de temperatura: projetado para operar em uma ampla faixa de temperatura, geralmente de -40°C a +150°C , garantindo confiabilidade em vários ambientes.
Capacidades de saída: pode controlar independentemente quatro saídas (correspondentes às fases do motor) com uma corrente de saída de até 2,75mA (geralmente é uma corrente de sinal de controle, não a corrente de acionamento do motor, que é controlada por drivers de energia externos).
Pacote SOIC-20: Um pacote compacto de dispositivo de montagem em superfície com 20 pinos, adequado para projetos modernos de PCB.

Aplicações
O L6506D é usado principalmente em sistemas de controle de motores de passo que exigem regulação precisa da corrente para desempenho ideal. Aplicações comuns incluem:
Automação industrial: Em robótica, máquinas CNC e linhas de montagem automatizadas que dependem de motores de passo para posicionamento preciso.
Impressoras e scanners: controlam os motores de passo responsáveis ​​pela alimentação do papel e pelo movimento da cabeça de impressão.
Câmeras de segurança: Para mecanismos de panorâmica e inclinação que usam motores de passo.
Aplicações automotivas: Em certos módulos automotivos que controlam motores de passo (por exemplo, para conjuntos de medidores ou direcionamento de faróis, embora qualificações específicas devam ser verificadas).
Eletrônicos de consumo: qualquer dispositivo que exija movimento preciso e controlado de motor de passo.
Em essência, o L6506D SMD SOIC-20 é um componente crucial para a construção de circuitos de acionamento de corrente constante eficientes e precisos para motores de passo, especialmente quando combinado com drivers de potência apropriados.

Valor Unitário

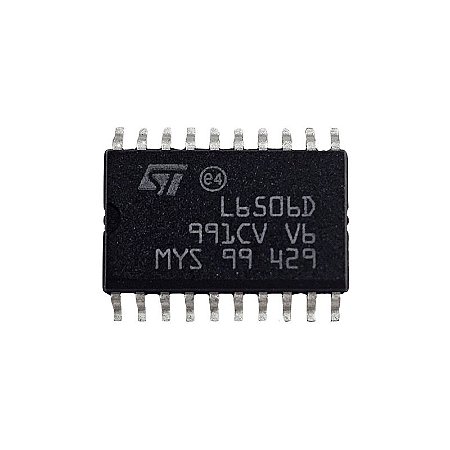

Imagem Meramente Ilustrativa
