ISO1050DUB Circuito Integrado Smd

Circuito Integrado ISO1050DUB Smd
Isoladores digitais

Especificações:
Fabricante: Texas Instruments
Categoria de produto: Isoladores digitais
Série: ISO1050
Estilo de montagem: SMD / SMT
Caixa / Gabinete: SOP-8
Número de canais: 1 canal
Polaridade: Unidirecional
Taxa de dados: 1 Mb / s
Tensão de isolamento: 2500 Vrms
Tipo de isolação: Acoplamento Capacitivo
Tensão de alimentação - Máx: 5,5 V
Tensão de alimentação - Mín: 3 V
Corrente de Alimentação Operativa: 52 mA
Tempo de retardo de propagação: 74 ns
Temperatura operacional mínima: - 55 C
Temperatura operacional máxima: + 105 C
Tipo de entrada: diferencial
Tipo de saída: diferencial
Marca: Texas Instruments
Desligamento: Desligamento
Kit de desenvolvimento: ISO1050EVM
Canais de avanço: 1 canal
Tempo de queda máximo: 50 ns
Tempo de ascensão máximo: 50 ns
Sensível à umidade: Sim
Tensão de alimentação operacional: 3,3 V, 5 V
Pd - Dissipação de potência: 200 mW
Tipo de Produto: Isoladores Digitais
Protocolo suportado: CAN
Canais inversos: 1 canal
Subcategoria: CIs de interface

O ISO1050DUB é um transceptor CAN (Controller Area Network) com isolamento galvânico fabricado pela Texas Instruments.
Ele foi projetado para atender às especificações da norma ISO11898-2 , amplamente utilizada em aplicações automotivas e industriais.

Aqui está uma análise de suas principais características e aplicações:

Principais características:
Isolamento Galvânico:
A característica mais proeminente é o isolamento de 2500 V RMS , que fornece uma barreira contra ruídos e diferenças de potencial de terra entre o barramento CAN e o microcontrolador.
Isso protege os circuitos de controle sensíveis contra transientes no barramento e garante uma comunicação de dados confiável.
Funcionalidade do transceptor CAN:
Ele lida com a comunicação da camada física para redes CAN, convertendo sinais de nível lógico de um microcontrolador em sinais diferenciais adequados para transmissão por um barramento CAN e vice-versa.
Taxa de dados de alta velocidade:
suporta taxas de dados de até 1 Mbps , o que é padrão para muitas aplicações CAN.
Ampla tensão operacional:
a faixa de tensão de E/S suporta microprocessadores de 3,3 V e 5 V.
Robustez:
Inclui recursos como proteção contra falhas de barramento (-27 V a 40 V) e imunidade transitória típica de 50 kV/µs , tornando-o resiliente em ambientes industriais adversos.
Saídas à prova de falhas:
fornece saídas à prova de falhas para garantir comportamento previsível em caso de falha de barramento.
Pacote SMD:
O sufixo "DUB" indica que ele vem em um SOP (Small Outline Package) de 8 pinos ou em um pacote Gull Wing de 8 SMD , adequado para montagem com tecnologia de montagem em superfície.
Faixa de temperatura estendida:
caracterizada para operação em uma faixa de temperatura ambiente de -55°C a 105°C .
Longa expectativa de vida:
apresenta uma vida útil típica de 25 anos na tensão nominal de trabalho.

Aplicações comuns:
O ISO1050DUB é ideal para aplicações que exigem comunicação CAN robusta e isolada, como:
Automação industrial, controle, sensores e sistemas de acionamento: onde a comunicação confiável em ambientes ruidosos é essencial.
Automação de controle de clima e construção (HVAC): para sistemas de controle em rede.
Sistemas de segurança: Para garantir links de comunicação seguros e isolados.
Transporte: Incluindo sistemas automotivos e outros veículos onde o CAN é um padrão.
Digitalização e imagens médicas: para equipamentos que exigem alta confiabilidade e isolamento de segurança.
Status e controle da estação base de telecomunicações: para comunicação dentro da infraestrutura.
Barramentos de dados DeviceNet e CANopen: protocolos industriais específicos que utilizam CAN.

Onde comprar:
Normalmente, você encontra o ISO1050DUB (e sua versão de fita e rolo, ISO1050DUBR) nos principais distribuidores de componentes eletrônicos.
Lembre-se de que o estoque e os prazos de entrega podem variar.
Vale ressaltar que, embora o ISO1050DUB seja um componente ativo, alguns distribuidores podem indicar que ele está programado para se tornar obsoleto ou que não estará mais em estoque quando o estoque atual se esgotar.
Isso geralmente significa que uma versão mais nova e compatível ou uma substituição podem estar disponíveis.
Valor Unitário

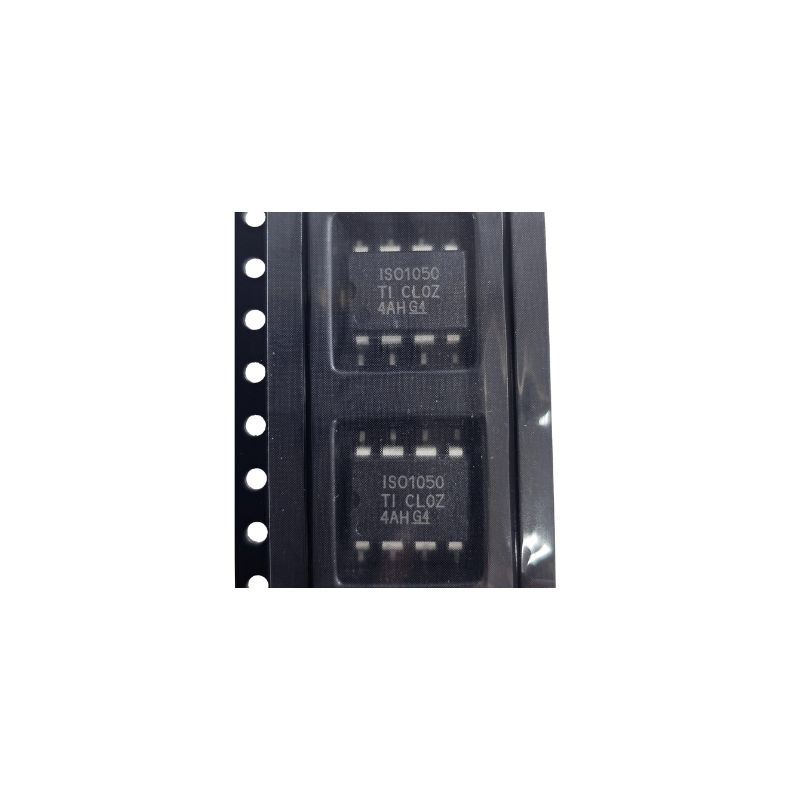

Imagem meramente Ilustrativa
