HCPL-3150 Opto Acoplamentos de Saída Lógica

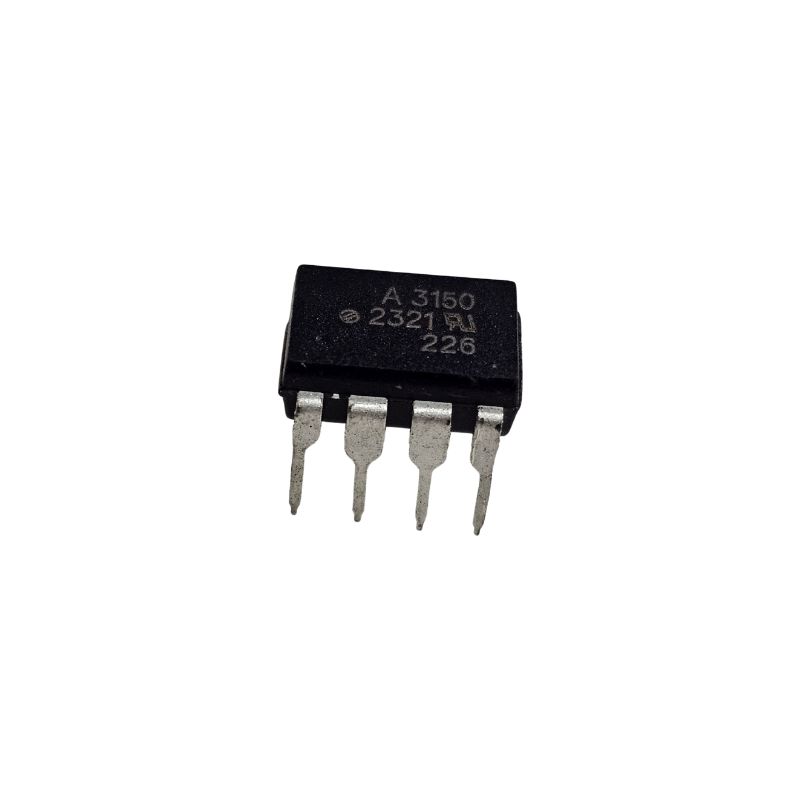

Circuito Integrado HCPL 3150 = A3150 Opto Acoplamentos de Saída Lógica 0.5A
Especificações:
Fabricante: Broadcom Limited
Categoria de produto: Optoacoplamentos de saída lógicos
Caixa / Gabinete: DIP-8
Tipo de saída: Open Collector
Número de canais: 1 canal
Tensão de isolamento: 3750 Vrms
Se - Corrente direta: 16 mA
Vf - Tensão no sentido direto: 1.5 V
Vr - Tensão no sentido inverso: 5 V
Pd - Dissipação de potência: 295 MW
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 100 C
Série: HCPL-3150
Embalagem: Vareta
Altura: 3,56 mm
Comprimento: 9,9 mm
Largura: 6,6 mm
Marca: Broadcom / Avago
Atraso de propagação - Máx: 500 ns
Tempo de queda: 100 ns
Tipo de Produto: Optoacopladores de Saída Lógica
Subcategoria: Optoacopladores
O HCPL-3150 é um optoacoplador de saída lógica desenvolvido pela Broadcom, projetado especificamente para acionar diretamente dispositivos de potência como IGBTs e MOSFETs em aplicações industriais que exigem isolamento galvânico entre os circuitos de controle e potência.
Especificações Técnicas:
Tipo: Optoacoplador de saída lógica com estágio de potência
Encapsulamento: DIP-8 (300 mil) ou SMD-8 Gull Wing
Corrente de saída (IO): 0,5 A (mínima), 0,6 A (máxima)
Tensão de alimentação (VCC): 15 V a 30 V
Tensão de isolamento: 3750 Vrms por 1 minuto (conforme UL1577)
Rejeição de modo comum (CMR): ≥15 kV/µs a VCM = 1500 V
Proteção UVLO (Under Voltage Lock-Out): com histerese
Tempo de propagação: ≤0,5 µs
Tensão de saída em nível baixo (VOL): máximo de 1,0 V
Corrente de alimentação (ICC): máximo de 5 mA
Faixa de temperatura de operação: -40°C a +100°C
Essas características tornam o HCPL-3150 ideal para aplicações que requerem isolamento elétrico e controle preciso de dispositivos de potência.
Aplicações Comuns:
Acionamento isolado de IGBTs e MOSFETs
Drives de motores AC e DC sem escovas
Inversores industriais
Fontes de alimentação chaveadas (SMPS)
No-breaks (UPS)
Datasheet: Para informações detalhadas, consulte o datasheet oficial da Broadcom:
Para mais informações, entre em contato.
