Circuito Integrado HCPL3120 = A3120 Smd
O HCPL-3120 é um optoacoplador de acionamento de porta MOSFET (Transistor Bipolar de Porta Isolada) e IGBT . Sua função principal é fornecer isolamento elétrico entre um circuito de controle de baixa tensão (como um microcontrolador) e um circuito de comutação de alta tensão (onde IGBTs ou MOSFETs operam). Esse isolamento é fundamental para a segurança, a imunidade a ruídos e a proteção do circuito de controle contra as altas tensões e correntes no estágio de potência.
Principais características
Acionamento de porta isolada: fornece um caminho galvanicamente isolado para acionar as portas de IGBTs e MOSFETs de potência.
Alta corrente de saída: oferece uma corrente de saída de pico mínima de 2,0A (e uma corrente de saída de pico máxima de até 2,5 A), o que é suficiente para acionar diretamente muitos IGBTs com classificações de até 1200V/100A. Para IGBTs com classificações mais altas, ele pode acionar um estágio de potência discreto.
Rejeição de Modo Comum Elevado (CMR): Oferece excelente imunidade a transientes de modo comum elevados (dV/dt), tipicamente 15 kV/µs ou mais. Isso é crucial em ambientes eletrônicos de potência ruidosos para evitar disparos falsos dos dispositivos de potência.
Bloqueio de Subtensão (UVLO) com Histerese: Garante que o estágio de saída opere somente quando sua tensão de alimentação for suficiente, evitando que o IGBT/MOSFET seja parcialmente ligado, o que poderia levar à dissipação excessiva de energia e danos.
Ampla faixa de tensão operacional: a tensão de alimentação de saída (VCC) normalmente varia de 15V a 30V, adequada para a maioria dos requisitos de acionamento de porta IGBT.
Velocidades de comutação rápidas: apresenta atrasos de propagação rápidos, normalmente em torno de 500 ns, permitindo comutação eficiente de alta frequência de dispositivos de energia.
Tensão de saída de baixo nível (VOL): Um VOL máximo muito baixo (por exemplo, 0,5V) geralmente elimina a necessidade de uma alimentação de acionamento de porta negativa, simplificando o projeto da fonte de alimentação para o acionamento de porta.
Faixa de temperatura industrial: opera de forma confiável em uma ampla faixa de temperatura industrial, normalmente de -40°C a +100°C.
Aprovações de segurança: geralmente vem com várias aprovações de segurança, como reconhecimento UL, aprovação CSA e VDE (EN/IEC 60747-5-5), confirmando sua adequação para aplicações de alta tensão.
Pacote: Disponível nos pacotes DIP-8 (Dual In-line Package) e SOIC-8 Gull Wing (SMD) . O "SMD" na sua consulta confirma que se trata da versão para montagem em superfície.
Aplicações
O HCPL-3120 é um instrumento essencial na eletrônica de potência, amplamente utilizado em aplicações que exigem acionamento de porta robusto e isolado para semicondutores de potência:
Acionamentos de porta IGBT/MOSFET isolados: sua principal aplicação em vários sistemas de energia.
Acionamentos de motores CA e CC sem escovas (BLDC): componentes essenciais em acionamentos de frequência variável (VFDs) para controle de motores.
Inversores industriais: para converter energia CC em energia CA em sistemas de automação industrial e energia renovável.
Fontes de alimentação comutadas (SMPS): especialmente em conversores de alta potência, onde o isolamento é fundamental.
Fontes de alimentação ininterruptas (UPS): para sistemas robustos de fornecimento de energia e backup.
Aquecimento por indução: Controle de potência de alta frequência para aplicações de aquecimento.
Valor Unitário

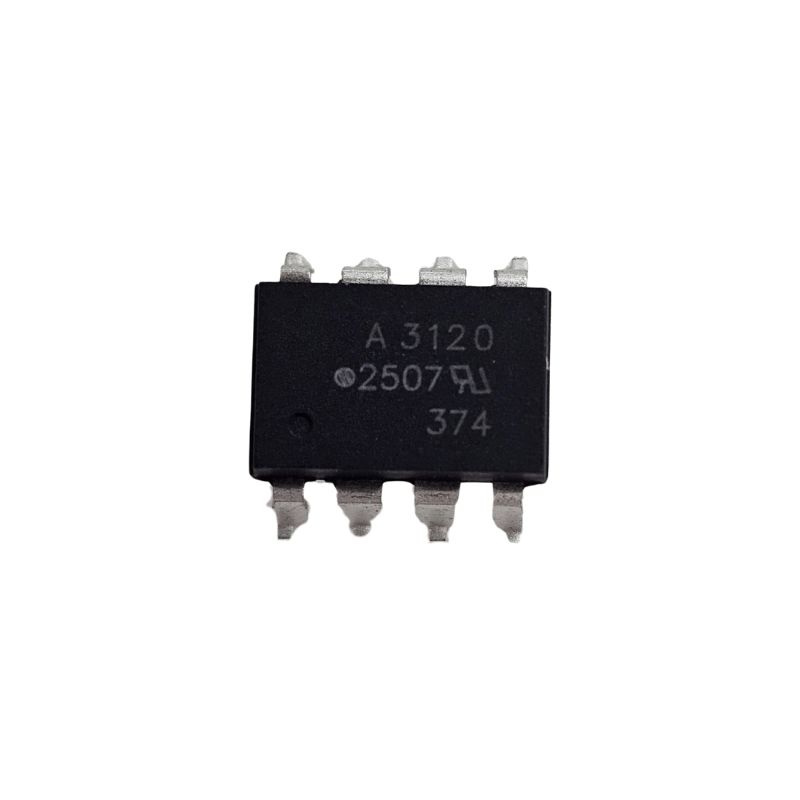

Imagem Ilustrativa
Para mais informações, entre em contato.
