FAN6755 Circuito Integrado Fairchild

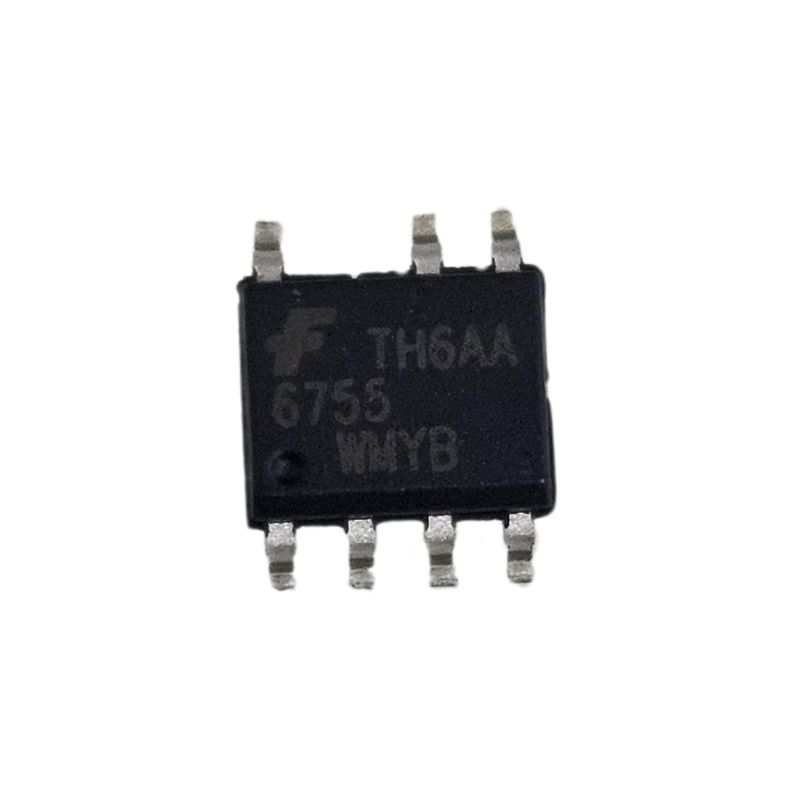

Circuito Integrado FAN6755 Smd Soic-8

Especificações
Fabricante: ON Semiconductor
Categoria de produto: Conversores CA / CC
Série: FAN6755
Tipo: Modo Atual
Marca: ON Semiconductor / Fairchild
Tipo de Produto: Conversores AC / DC
Subcategoria: PMIC - CIs de gerenciamento de energia

O FAN6755 da Fairchild Semiconductor (agora parte da ON Semiconductor) é um controlador PWM (Modulação por Largura de Pulso) de modo de corrente altamente integrado . Ele foi projetado principalmente para aprimorar o desempenho e a eficiência de conversores flyback , que são um tipo comum de fonte de alimentação comutada (SMPS).

O que ele faz?
Em essência, o FAN6755 é o "cérebro" de uma fonte de alimentação compacta. Ele gera os sinais PWM precisos necessários para controlar um transistor chaveador, que por sua vez regula a tensão de saída de uma fonte de alimentação de forma eficiente.
Ele é particularmente otimizado para operação em "modo verde", o que significa que se concentra em minimizar o consumo de energia, especialmente em cargas leves e em condições de espera.

Principais recursos do FAN6755
Design altamente integrado: combina várias funções em um único chip, reduzindo a quantidade e a complexidade de componentes externos.
Controle PWM em Modo de Corrente: Regula a tensão de saída controlando a corrente de pico no enrolamento primário do transformador. Isso proporciona excelente regulação de linha e carga.
Operação em modo verde:
Redução Adaptativa de Frequência: Reduz a frequência de comutação em condições de carga leve (até um mínimo de 23 kHz para evitar ruído audível) para melhorar a eficiência e minimizar o consumo de energia em modo de espera. Isso ajuda as fontes de alimentação a atender aos requisitos internacionais de conservação de energia, como o Energy Star®.
Baixa corrente operacional: utiliza tecnologia de processo BiCMOS, permitindo uma corrente operacional muito baixa (normalmente um máximo de 2mA), o que contribui ainda mais para o baixo consumo de energia em modo de espera
Partida interna de alta tensão: elimina a necessidade de resistores de sangria externos, reduzindo a perda de energia durante a inicialização.
Salto de frequência: varia ligeiramente a frequência de comutação ao longo do tempo para reduzir as emissões de EMI (interferência eletromagnética), simplificando o projeto do filtro.
Compensação de declive sincronizada integrada: melhora a estabilidade do controle do modo de corrente de pico e aumenta a imunidade a ruído.
Funções de proteção abrangentes (reinicialização automática):
Proteção de malha aberta de feedback (OLP): protege a fonte de alimentação se o loop de feedback estiver aberto ou se houver um curto-circuito na saída.
Proteção contra sobretensão (OVP) do VDD: evita danos ao CI devido à tensão de alimentação excessiva
Proteção contra superaquecimento (OTP): desliga o CI se sua temperatura interna exceder um limite seguro.Proteção contra sobretensão de linha/proteção contra queda de tensão: usa um sensor de tensão de entrada (pino VIN) para proteção contra condições extremas de tensão de entrada
Soft Gate Drive com Grampo de 18 V: Fornece um acionamento controlado para o MOSFET de alimentação externa, minimizando EMI e protegendo o gate do MOSFET contra sobretensão.
Função de partida suave de 5 ms integrada: aumenta gradualmente a largura do pulso de saída durante a inicialização, evitando grandes correntes de partida.
Encapsulamento: Normalmente vem em um SOP-8 (Small Outline Package) compacto ou SOP-7 (se um pino estiver vazio, como visto em algumas versões, como o FAN6755WMY). Este é um encapsulamento SMD (Surface Mount Device).

Aplicações comuns
O FAN6755 é altamente versátil para diversas necessidades de gerenciamento de energia, especialmente onde eficiência e design compacto são essenciais. Você o encontrará em:
Fontes de alimentação para monitores LCD/LED: uma aplicação muito comum, pois esses monitores exigem energia eficiente e estável.
SMPS (fontes de alimentação comutadas) de estrutura aberta: fontes de alimentação de uso geral usadas em uma ampla variedade de dispositivos eletrônicos.
Adaptadores CA/CC: para laptops, roteadores e outros eletrônicos de consumo.
Fontes de alimentação para TVs LCD/LED: Fornecendo a energia necessária para televisores modernos de tela plana.
Copiadoras e impressoras: garantindo operação confiável sob diversas cargas.
Vários dispositivos eletrônicos: onde é necessária uma conversão de energia eficiente e protegida.

Valor Unitário
Imagem Meramente Ilustrativa
