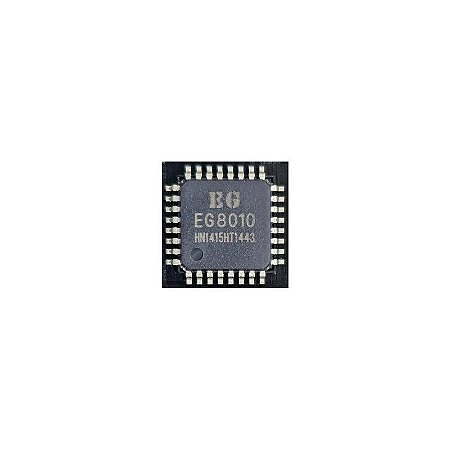

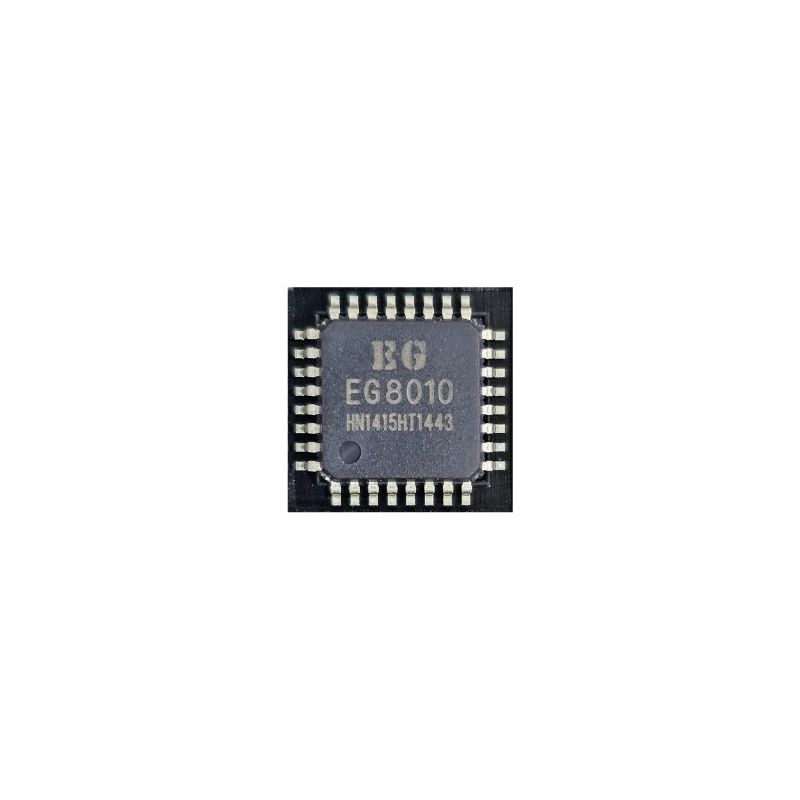

O EG8010 é um inversor digital de onda senoidal pura ASIC (Circuito Integrado de Aplicação Específica) altamente integrado . Ele foi projetado especificamente para gerar saídas de onda senoidal pura com alta precisão e baixa distorção harmônica, tornando-o uma escolha popular para diversas aplicações de conversão de energia.
Principais recursos do EG8010:
Geração de onda senoidal pura: a função principal é criar uma forma de onda CA senoidal de alta
qualidade.
Gerador SPWM integrado: inclui um gerador sinusoidal SPWM (Sine Pulse Width Modulation) para controle preciso da forma de onda de saída.
Controle de tempo morto: possui controle de tempo morto integrado, o que é crucial para evitar disparos em circuitos de pontes de energia (como pontes H) e garantir uma operação eficiente
Seleção de frequência: pode ser configurada para várias frequências de saída, incluindo:
Fixo 50Hz ou 60Hz.
Frequência ajustável de 0-100Hz ou 0-400Hz.
Modos de modulação: suporta modulação unipolar e bipolar .
Recursos de proteção: incorpora mecanismos de proteção abrangentes, como:
Proteção contra sobretensão
Proteção contra subtensão
Proteção contra sobrecorrente
Proteção contra superaquecimento
Proteção contra curto-circuito
Função de partida suave: oferece um recurso de partida suave (por exemplo , partida suave de 3 segundos) para evitar corrente de pico e proteger cargas conectadas.
Interfaces de comunicação:
Comunicação serial RS232 para configuração e monitoramento de parâmetros.
Suporte para unidade LCD serial 128x32 para exibição de tensão de saída, corrente, temperatura e frequência.
Oscilador de cristal externo: requer um oscilador de cristal externo de 12 MHz para temporização precisa.
Fonte de alimentação única de 5V: opera com uma única fonte de alimentação de +5V.
Aplicações comuns:
O EG8010 é amplamente utilizado em sistemas que exigem energia CA limpa e estável. Algumas aplicações comuns incluem:
Inversores de onda senoidal pura monofásicos: esta é sua principal aplicação, convertendo energia CC em energia CA de alta qualidade.
Inversores de geração de energia solar (inversores fotovoltaicos): usados em sistemas solares para converter energia CC de painéis solares em energia CA utilizável para residências ou redes.
Inversores de geração de energia eólica: semelhantes aos inversores solares, mas para sistemas de energia eólica.
Sistemas UPS (Fonte de Alimentação Ininterrupta): Essenciais para fornecer energia de reserva com uma saída de onda senoidal pura para componentes eletrônicos sensíveis.
Geradores digitais: para gerar energia CA estável em diversas soluções de energia portáteis ou de reserva.
Fontes de alimentação de média frequência: podem ser usadas em aplicações que exigem frequências médias específicas.
Controladores de velocidade de motor monofásico: para controle preciso de velocidades de motores CA.
Transformadores de frequência monofásicos: para converter energia CA de uma frequência para outra.
Dimmers e reguladores de onda senoidal.
Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
