Circuito Integrado CD4515BCN
O CD4515BCN é um decodificador/demultiplexador CMOS de 4 bits com trava/4 para 16 linhas . Faz parte da série CD4000B de circuitos integrados, conhecidos por sua alta imunidade a ruídos e baixo consumo de energia.
Aqui está uma análise do que isso significa:
Principais recursos e funcionalidades
Entrada com Trava de 4 Bits: O aspecto "travado" significa que possui memória interna (flip-flops do tipo RS) que pode armazenar os dados de entrada binários de 4 bits mesmo que a entrada mude, até que um novo sinal estroboscópico seja aplicado. Isso é útil para manter uma saída estável mesmo com entradas dinâmicas.Decodificador/Demultiplexador de 4 a 16 Linhas: Recebe uma entrada binária de 4 bits (que pode representar números de 0 a 15) e ativa uma de suas 16 linhas de saída de acordo. Essencialmente, ele converte um código binário em uma saída ativa única.
Tecnologia CMOS: Isso indica que ele foi construído usando a tecnologia Complementary Metal-Oxide-Semiconductor, que é conhecida por:
Baixa dissipação de energia: ideal para aplicações ou sistemas alimentados por bateria onde a eficiência energética é crucial.
Alta imunidade a ruídos: é menos suscetível a interferências elétricas, o que o torna confiável em ambientes ruidosos.
Ampla faixa de tensão de alimentação: normalmente opera de 3 V a 15 V (ou até 18 V, dependendo da ficha técnica do fabricante específico).
Comportamento de Saída: O CD4515BCN normalmente fornece uma saída baixa ativa . Isso significa que a linha de saída selecionada irá para um "0" lógico (baixa tensão), enquanto todas as outras saídas permanecerão em um "1" lógico (alta tensão). Há também um parente próximo, o CD4514BC, que fornece saídas altas ativas.
Inibição de saída: geralmente inclui um pino de "inibição de saída", que permite desabilitar todas as saídas, independentemente dos dados de entrada.
Aplicações comuns
O CD4515BCN é um componente versátil encontrado em diversas aplicações eletrônicas digitais, incluindo:
Decodificação de endereço: em microcontroladores ou sistemas de memória, pode ser usada para selecionar um local de memória específico ou periférico com base em um determinado endereço.Roteamento/desmultiplexação de dados: direcionamento de um único sinal de entrada para um dos muitos canais de saída.
Drivers de exibição: Seleção de segmentos ou dígitos específicos em um sistema de exibição multiplexado.Sistemas de controle: ativação de uma das muitas saídas com base em um sinal de controle binário (por exemplo, controle de iluminação, sistemas de controle de motor).
Sistemas de monitoramento remoto: seleção de diferentes sensores ou pontos de dados.
Sistemas de rastreamento GPS
Sistemas Audiovisuais
Automação predial
Embalagem
O CD4515BCN está comumente disponível em um encapsulamento duplo em linha (DIP) de 24 pinos , adequado para montagem em furo passante em placas de circuito impresso. Também pode estar disponível em encapsulamentos de circuito integrado de pequeno porte (SOIC).
Valor Unitário

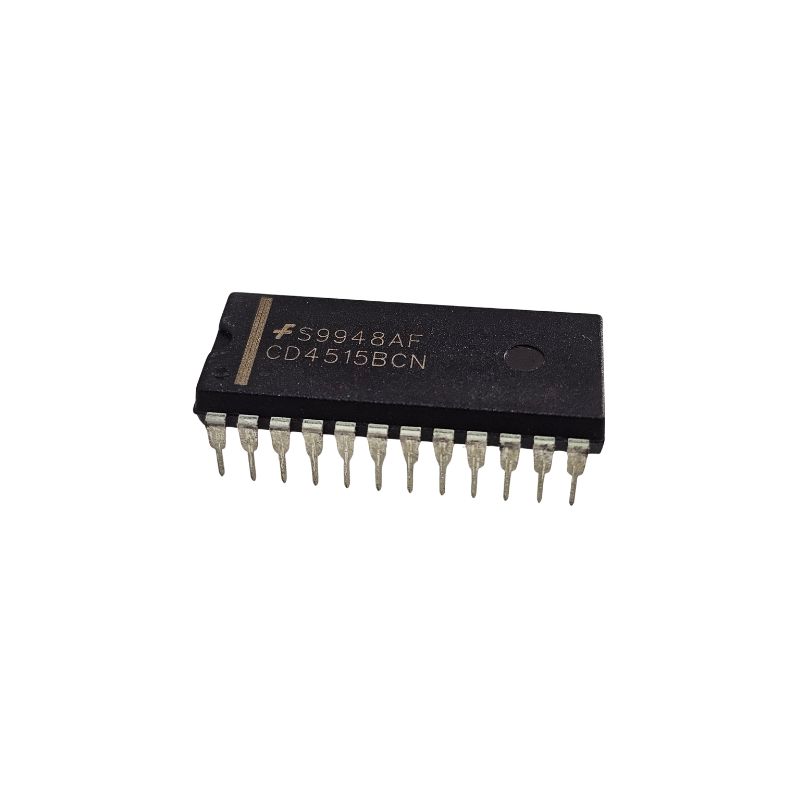

Imagem Meramente Ilustrativa
