Circuito Integrado CD4511BE Texas
O Circuito Integrado CD4511 da Texas Instruments é um chip de lógica digital CMOS (Complementary Metal-Oxide-Semiconductor) que funciona como um decodificador/driver de display de 7 segmentos com latch.
Características Principais:
Função: Sua principal função é converter um código BCD (Binary-Coded Decimal) de 4 bits em sinais que acendem os segmentos corretos de um display de 7 segmentos de cátodo comum para exibir os dígitos de 0 a 9.
Latch Integrado: Ele possui um latch (registrador) interno que permite "segurar" o último valor BCD recebido, mesmo que a entrada mude, garantindo que o display mostre um dígito estável.
Entradas de Controle:
LT (Lamp Test): Quando ativado (geralmente com nível lógico baixo), acende todos os segmentos do display, permitindo testar se todos os LEDs estão funcionando corretamente.
BL (Blanking Input): Quando ativado (geralmente com nível lógico baixo), apaga todos os segmentos do display. Pode ser usado para modular a intensidade do brilho via PWM ou para simplesmente desligar o display.
LE (Latch Enable / Strobe): Usado para habilitar ou desabilitar o latch. Quando o LE está em um certo estado (geralmente alto), o display atualiza com a entrada BCD; quando o LE muda de estado, o valor no display é "travado" (armazenado) e não muda, mesmo que a entrada BCD varie.
Tensão de Operação (Vdd): Ampla faixa de tensão de operação, tipicamente de 3V a 18V, o que o torna compatível com uma variedade de sistemas.
Pacote: O sufixo "N" ou "E" na numeração (como CD4511N ou CD4511BE) geralmente indica um encapsulamento PDIP (Plastic Dual In-line Package) de 16 pinos, ideal para prototipagem e montagem em placas.
Alta Corrente de Saída: Suas saídas são capazes de fornecer corrente suficiente para acionar diretamente a maioria dos displays de 7 segmentos de cátodo comum, geralmente até 25mA por segmento.
Baixo Consumo de Energia: Por ser um CI CMOS, possui baixo consumo de energia, o que é vantajoso para aplicações alimentadas por bateria.
Aplicações Comuns:
O CD4511 é um componente fundamental em qualquer projeto que precise exibir números em um display de 7 segmentos a partir de uma entrada digital, sendo muito utilizado em:
Relógios Digitais: Para exibir horas, minutos e segundos.
Contadores: Em sistemas que contam eventos, peças ou pulsos.
Calculadoras: Para exibir os dígitos de entrada e resultado.
Termômetros Digitais: Para mostrar a temperatura.
Voltímetros e Amperímetros Digitais: Para exibir leituras de tensão e corrente.
Equipamentos Industriais: Onde a exibição numérica de dados (RPM, temperatura, pressão) é necessária.
Projetos de Robótica e Automação: Para feedback visual de estados ou valores.
Valor Unitário

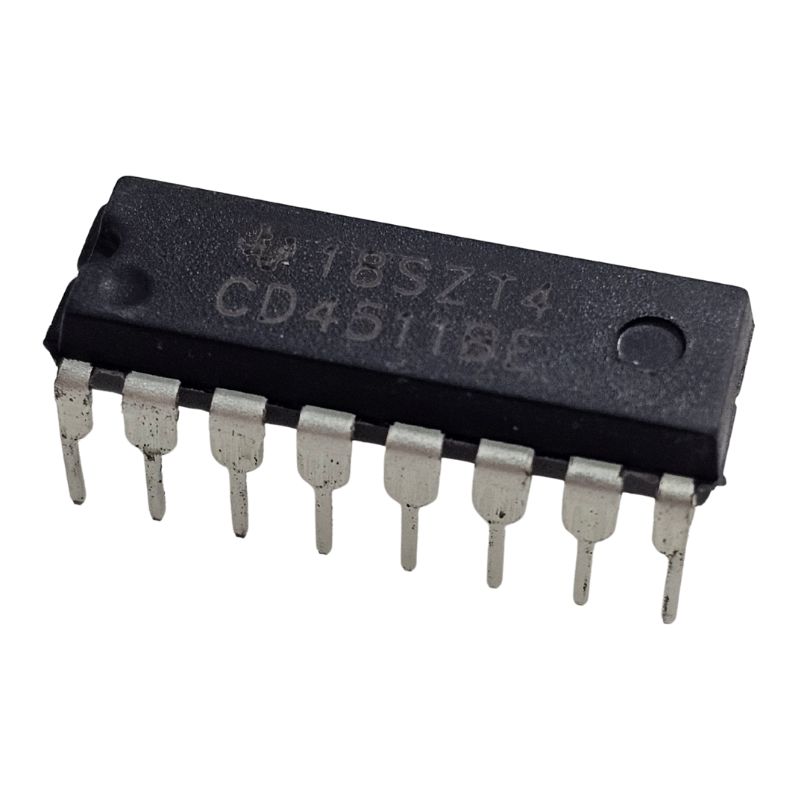

Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
