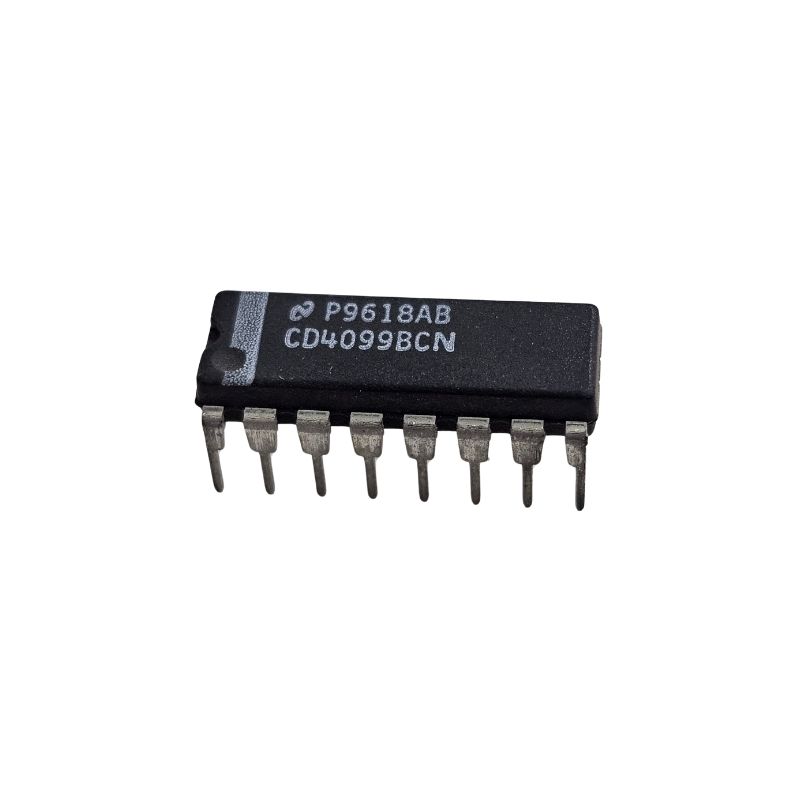

Circuito Integrado CD4099BCN National
O item Circuito Integrado CD4099BCN National refere-se a um chip de lógica{CMOS}fabricado originalmente pela National Semiconductor.
Função Principal: Latch Endereçável de 8 Bits
O CD4099B é um Latch Endereçável de 8 Bits
Estrutura: Ele possui oito saídas e uma única entrada de dados
Endereçamento: Ele usa três entradas de endereço para selecionar qual das oito saídas será atualizada com o valor presente na entrada de dados
Controle de Latch: Quando a entrada (geralmente ativa em nível baixo) está ativa, o dado na entrada é transferido para a saída endereçada. Quando é desativado, o valor mais recente é "travado" (latched) na saída selecionada
Clear/Reset: Possui uma entrada, geralmente que força todas as saídas ) para o estado Baixo.
Aplicações
O CD4099B é um componente versátil, usado principalmente para:
Conversão Serial para Paralela: Pega uma única linha de dados e a distribui para um dos$8$ pinos de saída, funcionando como um Demultiplexer seguido por um Latch.
Armazenamento de Dados: Armazena um estado lógico em uma das 8 saídas, permitindo que microprocessadores ou sistemas de controle setem o estado de um grupo de $8$dispositivos usando apenas 4 linhas de controle (3 de endereço e 1 de dados).
Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
