Circuito Integrado CD4094BE Texas
Registros de Contagem de Deslocamentos
Especificações:
Fabricante: Texas Instruments
Categoria de produto: Registros de contagem de deslocamentos
Sequência de contagem: Serial para Serial / Paralelo
Número de circuitos: 2
Número de bits: 8 bits
Caixa / Gabinete: PDIP-16
Família lógica: 40
Tipo de lógica: CMOS
Número de linhas de entrada: 3
Tipo de saída: 3 estados
Tempo de retardo de propagação: 600 ns, 250 ns, 190 ns
Tensão de alimentação - Máx: 18 V
Temperatura operacional mínima: - 55 C
Temperatura operacional máxima: + 125 C
Função: 8 bits com trava
Faixa de temperatura operacional: - 55 C a + 125 C
Série: CD4094B
Largura: 6,35 mm
Marca: Texas Instruments
Estilo de montagem: Orifício de passagem
Número de linhas de saída: 3
Tensão de alimentação operacional: 3 V a 18 V
Tipo de Produto: Registros de Counter Shift
Subcategoria: CIs lógicos
O Circuito Integrado CD4094BE é um registrador de deslocamento com driver de saída, amplamente utilizado em circuitos digitais para expansão de entradas e saídas, controle de LEDs, displays e sistemas de automação.
Este CI pertence à família CMOS e opera com tensão de alimentação de 3V a 15V, proporcionando flexibilidade em diversos projetos eletrônicos.
O CD4094BE permite deslocamento serial de dados, armazenamento temporário e acionamento direto de cargas digitais, facilitando a implementação de interfaces de controle, multiplexação e sequenciamento de sinais.
Com alta imunidade a ruídos, baixo consumo de energia e excelente estabilidade, este CI é confiável mesmo em aplicações industriais e ambientes eletrônicos exigentes.
Seu encapsulamento padrão DIP-16 facilita a montagem em placas de circuito impresso, protoboards ou sistemas embarcados. É ideal para engenheiros, técnicos e hobistas que precisam de expansão digital confiável, operação precisa e compatibilidade com lógica CMOS e TTL.
Valor Unitário

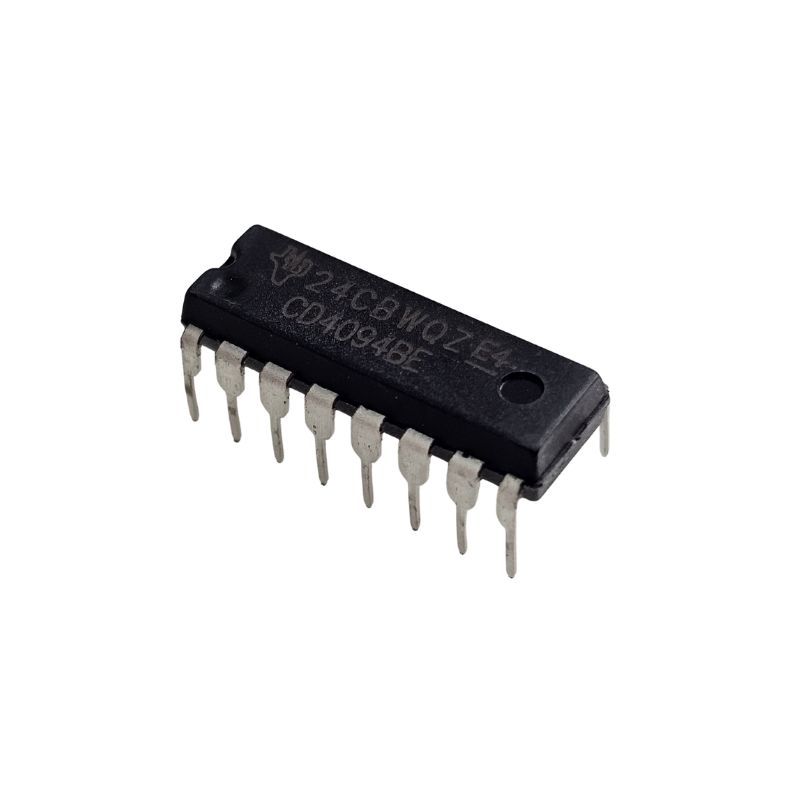

Imagem Ilustrativa
Para mais informações, entre em contato.
