Circuito Integrado CD4081BE Texas
O CD4081BE da Texas Instruments é um circuito integrado (CI) CMOS da série 4000 que contém quatro portas lógicas AND de duas entradas independentes.
É uma das peças mais comuns e fundamentais na eletrônica digital.
Principais Características do CD4081BE
Fabricante: Texas Instruments (o sufixo BE geralmente indica um encapsulamento de plástico DIP (Dual In-line Package) para montagem through-hole).
Função Principal: Quádrupla Porta AND de Duas Entradas (Quad 2-Input AND Gate).
Família Lógica: CMOS (Complementary Metal-Oxide-Semiconductor) da série CD4000.
Tensão de Operação (VCC): Opera tipicamente em uma ampla faixa de 3V a 18V.
Encapsulamento: DIP de 14 pinos.
A Porta Lógica AND
A função lógica implementada pelo CD4081 é a AND (E). A saída de uma porta AND só será ALTA (High ou 1) se todas as suas entradas forem ALTAS (High ou 1). Em qualquer outra combinação de entradas, a saída será BAIXA (Low ou 0).
Tabela Verdade (Truth Table)
Configuração de Pinos (Pinout)
O CD4081BE possui 14 pinos. Ele contém quatro portas AND idênticas, rotuladas de 1 a 4.
| Pino | Descrição |
| 1, 2 | Entradas da Porta 1 |
| 3 | Saída da Porta 1 |
| 4, 5 | Entradas da Porta 2 |
| 6 | Saída da Porta 2 |
| 7 | VSS (GND - Terra/Negativo) |
| 8 | Saída da Porta 3 |
| 9, 10 | Entradas da Porta 3 |
| 11 | Saída da Porta 4 |
| 12, 13 | Entradas da Porta 4 |
| 14 | VDD (VCC - Alimentação Positiva) |
Aplicações Comuns
O CD4081 é amplamente utilizado em circuitos digitais onde é necessário que duas ou mais condições sejam atendidas simultaneamente para que uma ação ocorra (condições de enable). Exemplos incluem:
Circuitos de Temporização e Clock.
Sistemas de Alarme e Segurança (requer que vários sensores sejam ativados).
Codificadores e decodificadores.
Circuitos Lógicos em Geral.
Valor Unitário

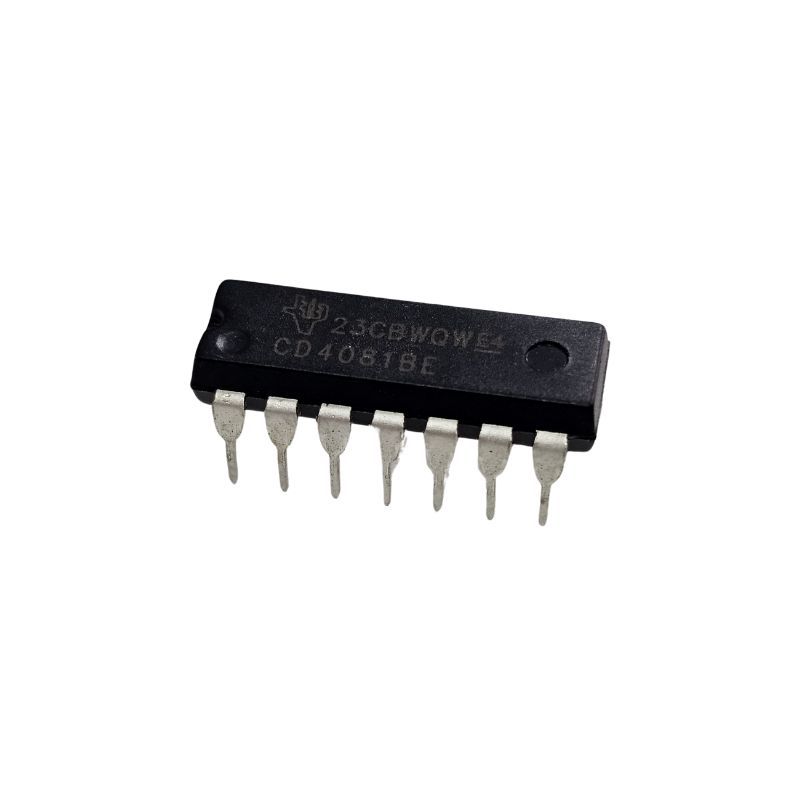

Imagem Meramente Ilustrativa
