Circuito Integrado CD4070 = MC14070BCP Motorola
É um Circuito Integrado (CI) lógico CMOS que contém quatro (Quad) portas Exclusive-OR (XOR) independentes de duas entradas.
Ele pertence à popular série lógica CMOS 4000/14000 e é um substituto direto para o componente genérico CD4070B.
Características Técnicas Principais
Função Lógica: Quad Exclusive-OR (XOR)
O CI possui 4 portas lógicas XOR, com a função de produzir uma saída ALTA (1) se as duas entradas forem diferentes.
| Entrada A | Entrada B | Saída Y (A⊕B) |
| 0 (Baixo) | 0 (Baixo) | 0 (Baixo) |
| 0 (Baixo) | 1 (Alto) | 1 (Alto) |
| 1 (Alto) | 0 (Baixo) | 1 (Alto) |
| 1 (Alto) | 1 (Alto) | 0 (Baixo) |
Especificações do CI MC14070B
Tecnologia: CMOS (Complementary Metal-Oxide-Semiconductor).
Encapsulamento: PDIP-14 (Plastic Dual In-line Package de 14 pinos), indicado pelo sufixo CP.
Faixa de Tensão de Alimentação: Ampla, tipicamente de 3.0Vdc a 18Vdc.
Consumo de Energia: Muito baixo, característico da tecnologia CMOS.
Saídas: Todas as saídas são buffered (armazenadas), o que garante melhor capacidade de fanout (capacidade de acionar outros CIs) e maior simetria de tempo de subida/descida.
Equivalência: Funcionalmente idêntico ao CD4070B e a outros equivalentes da série 4000 de outros fabricantes (como o HCF4070BE da ST).
Aplicações Comuns
O uso da porta XOR é fundamental em eletrônica digital, tornando o MC14070BCP ideal para:
Comparadores de Desigualdade: Usado para determinar se dois bits de entrada são diferentes.
Somadores e Subtratores: Serve como o principal bloco de construção para meios-somadores (half-adders) e somadores completos (full-adders) em circuitos aritméticos.
Geradores/Verificadores de Paridade (Parity Checkers): Usado para detectar erros em dados binários transmitidos.
Misturadores Lógicos (Mixers): Em certas aplicações de modulação digital ou sequenciadores.
Valor Unitário

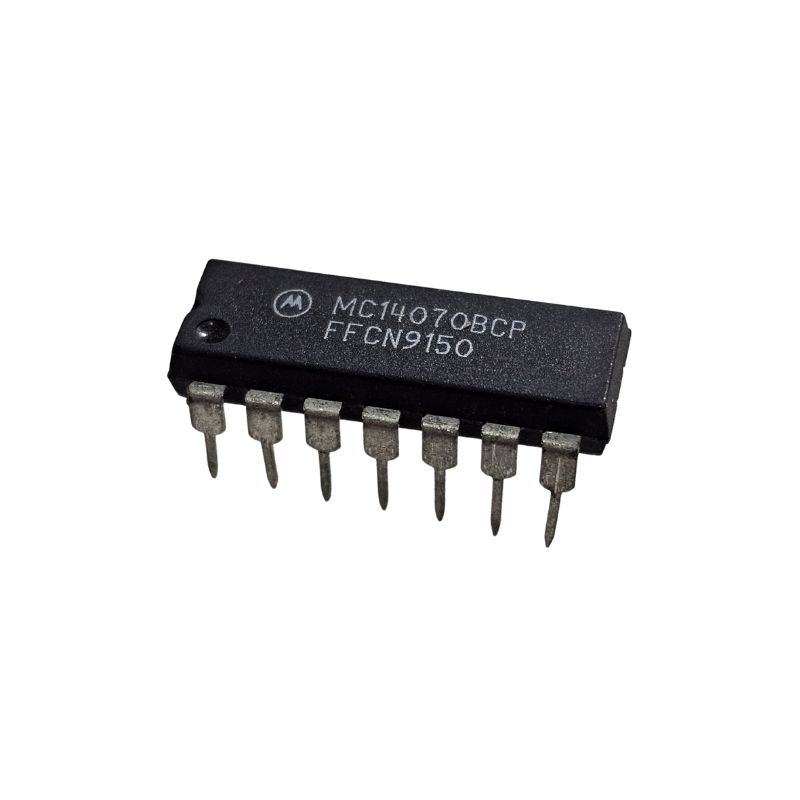

Imagem Ilustrativa
Para mais informações, entre em contato.
