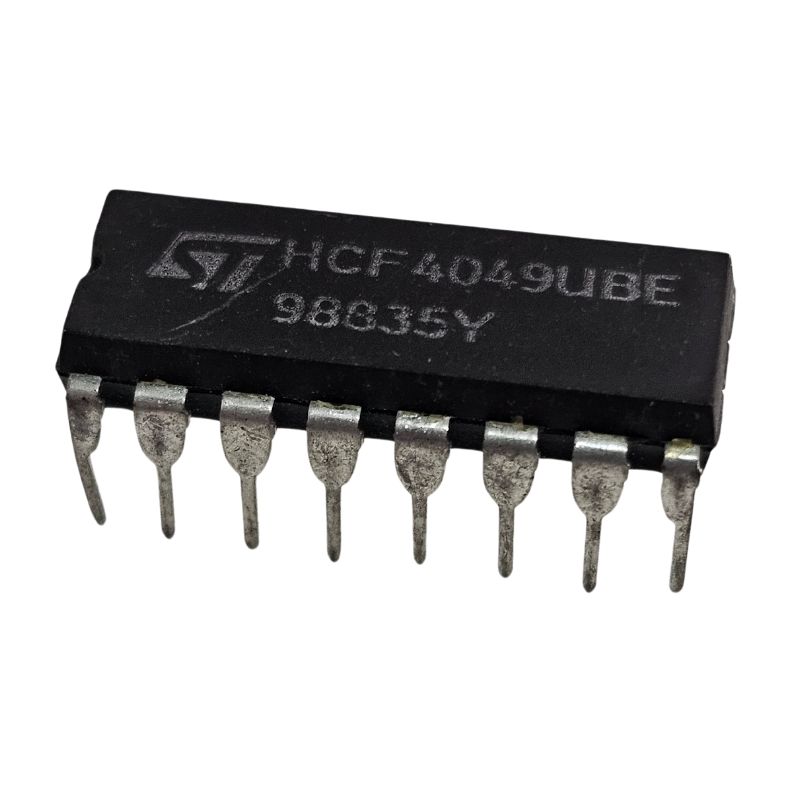

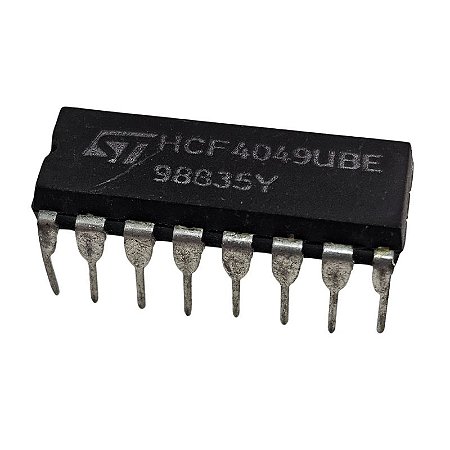

Circuito Integrado CD4049UBE Texas
O CD4049UBE da Texas Instruments é um Circuito Integrado (CI) CMOS muito popular na série 4000 de lógica digital. Ele é um componente versátil com funções especializadas além de ser um inversor padrão.
Aqui está um resumo de suas características, função e aplicações:
Função Principal: Buffer/Conversor Hex Inversor
O CD4049UB contém seis inversores independentes (buffers inversores) em um único encapsulamento. A designação "UB" (Unbuffered) indica que as saídas são diretas e não possuem um estágio de buffer de saída adicional, o que é relevante em algumas aplicações.
As principais características que o destacam de um simples inversor (como o CD4069) são:
Conversor de Nível Lógico (High-to-Low Level Logic Conversion): Ele pode aceitar um nível de tensão de entrada () que excede a própria tensão de alimentação () do CI. Isso é extremamente útil para converter sinais de alta tensão (por exemplo, 15V) para níveis de baixa tensão (por exemplo, 5V) para interagir com outros CIs, como os da família TTL.
Alta Capacidade de Corrente de Sink (Sink Current): O CI tem uma alta capacidade de corrente de dreno (sink), permitindo que ele direcione diretamente cargas maiores, como dois loads da família TTL (Transistor-Transistor Logic), em comparação com outros CIs CMOS.
Aplicações Comuns
Devido às suas características únicas, o CD4049UBE é amplamente utilizado em:
Conversores de Nível Lógico: Para interfacear a lógica CMOS de alta tensão com a lógica TTL/DTL de 5V.
Drivers de Corrente (Current Sink/Source): Para acionar LEDs ou outras cargas com maior corrente de dreno do que um CI lógico padrão.
Osciladores e Circuitos de Áudio: Por ser uma versão "não bufferizada" (UBE), seus inversores são frequentemente usados em circuitos analógicos, como osciladores, geradores de ondas quadradas e, notavelmente, em pedais de efeito de guitarra (fuzz e overdrive), onde suas características de inversão podem ser usadas para criar amplificadores de alto ganho.
