Circuito Integrado CD4047BCN National
O Circuito Integrado CD4047BCN da National Semiconductor é um componente clássico da família de lógica CMOS da série CD4000.
O que é o CD4047BCN?
Tipo de CI: Multivibrador Monostable/Astable de Baixa Potência.
Função Principal: É um circuito integrado versátil que pode operar em dois modos principais:
Modo Astable (Oscilador): Gera uma onda quadrada contínua (sinal de clock) com um ciclo de trabalho (duty cycle) de 50%. Ideal para gerar frequências.
Modo Monostable (One-Shot): Gera um único pulso de saída de duração específica após ser disparado por um pulso de entrada. É usado para temporização ou para alargar pulsos.
Características:
Requer apenas um resistor externo (R) e um capacitor externo (C) para definir a frequência ou a largura do pulso.
Possui saídas True e Complementar (buffer com).
Ampla faixa de tensão de alimentação (tipicamente 3V a 15V ou 18V, dependendo da versão 'B').
Sufixo BCN:
B: Indica a série "B" de CMOS, que significa saídas "buffered" (com buffer) e maior capacidade de corrente de saída e imunidade a ruído.
CN: Tipicamente indica o encapsulamento Plastic Dual In-line Package (PDIP), que é o invólucro de plástico com 14 pinos para montagem através do furo (through-hole).
Valor Unitário

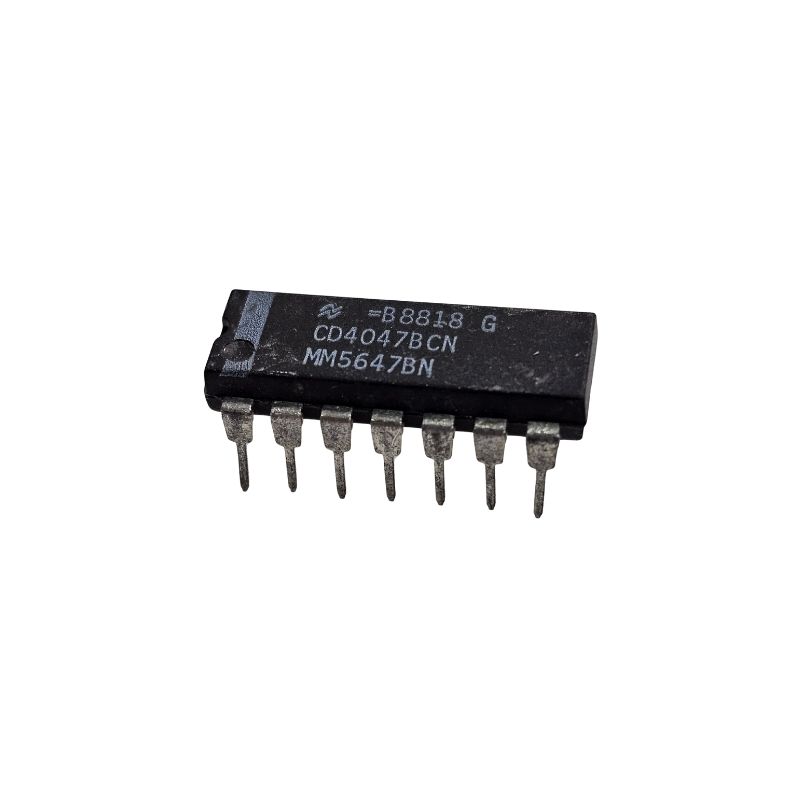

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
