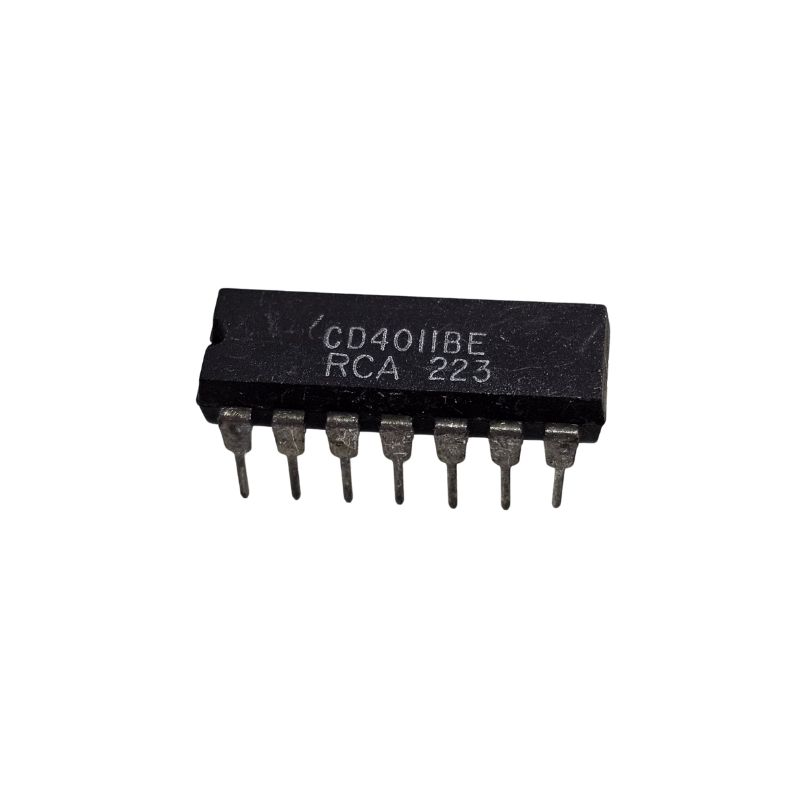

Circuito Integrado CD4011BE Rca
O Circuito Integrado CD4011BE é um componente digital da família CMOS CD4000.
É uma porta lógica NAND Quádrupla de 2 Entradas.
Principais Características
Função: Contém quatro portas NAND independentes, cada uma com duas entradas.
A função NAND (Negação de AND) é tal que a saída é ALTA (nível lógico '1') a menos que ambas as entradas sejam ALTA. Se ambas as entradas forem ALTA, a saída é BAIXA (nível lógico '0').
Tecnologia: CMOS (Complementary Metal-Oxide-Semiconductor), conhecida pelo seu baixo consumo de energia.
Série: Pertence à série CD4000B (o sufixo 'B' indica saídas e entradas "Buffered", garantindo características de saída simétricas e padronizadas).
Fabricante Original: O prefixo CD foi historicamente associado à RCA, mas hoje em dia, este e outros circuitos integrados da série 4000 são fabricados por várias empresas, como a Texas Instruments (TI), que o vende sob a designação CD4011B/CD4011BE.
Encapsulamento: O sufixo 'E' em CD4011BE geralmente indica um encapsulamento PDIP (Plastic Dual In-line Package), que é o formato retangular de 14 pinos para montagem through-hole (em furos).
Tensão de Alimentação: Possui uma ampla faixa de operação, tipicamente de 3V a 18V.
Aplicações: É um componente fundamental em projetos de lógica digital, usado para construir diversas outras funções lógicas, osciladores, latches e outros circuitos.
Especificações Comuns (TI CD4011B)
| Característica | Valor Típico / Faixa |
| Tensão de Alimentação | 3V a 18V |
| Número de Portas | 4 (Portas NAND de 2 Entradas) |
| Atraso de Propagação Típico | 60V 10V 50pF |
| Corrente Quiescente Máxima | 1µA a 18V |
| Faixa de Temperatura Operacional | 55C a 125C(Depende do fabricante e sufíxo) |
| Tipo de Encapsulamento ('E') | PDIP de 14 Pinos |
Valor Unitário
Imagem Meramente Ilustrativa
