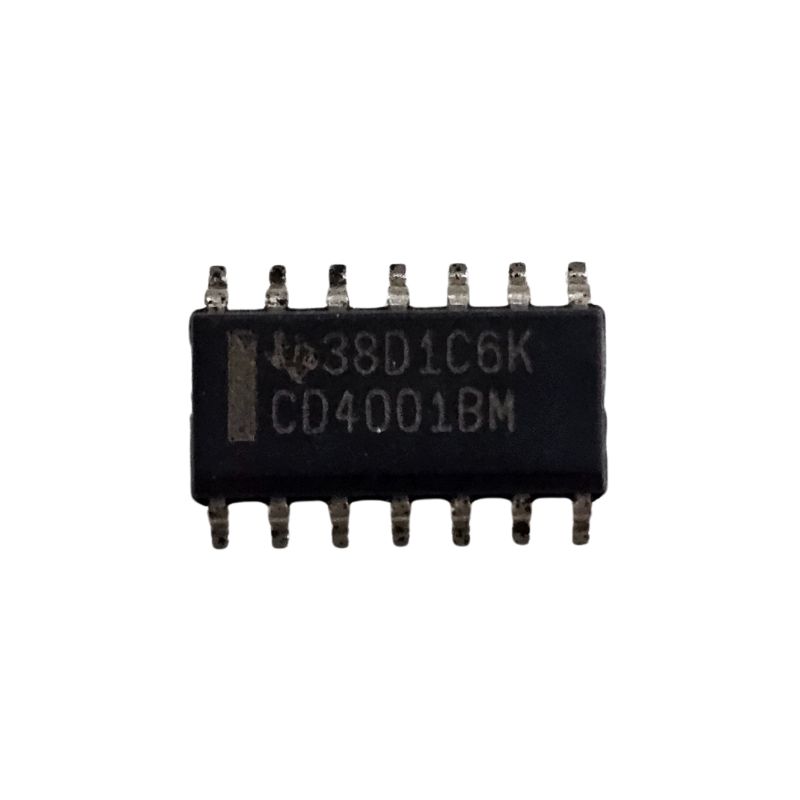

Circuito Integrado CD4001BM Smd Texas
O CD4001BM da Texas Instruments é um circuito integrado CMOS que contém quatro portas NOR independentes de 2 entradas . Pertence à série CD4000, uma família de CIs lógicos CMOS versáteis e de baixo consumo.
O "BM" no número da peça indica que o chip está em um encapsulamento de montagem em superfície SOIC (Small Outline Integrated Circuit) , que é um tipo de encapsulamento SMD (Surface-Mount Device). Isso o torna adequado para uso em placas de circuito modernas com processos de montagem automatizados, em oposição aos antigos componentes through-hole.
Principais recursos e especificações
Função: Porta NOR quádrupla de 2 entradas. Isso significa que ela possui quatro portas separadas, e cada porta possui duas entradas. Uma porta NOR emite um "1" lógico (ALTO) somente quando ambas as suas entradas são um "0" lógico (BAIXO).
Família lógica: CMOS (Complementary Metal-Oxide-Semiconductor). Isso lhe confere uma ampla faixa de tensão de operação e baixíssimo consumo de energia, especialmente quando estático.
Tensão de operação: A série CD4000 é conhecida por sua ampla faixa de tensão de alimentação, normalmente de 3V a 18V.
Saídas: As saídas são armazenadas em buffer, o que significa que podem acionar uma ampla gama de cargas.
Pinagem: O chip normalmente tem 14 pinos, com cada uma das quatro portas NOR tendo duas entradas e uma saída, além de um pino de alimentação (VCC) e aterramento (GND).
Aplicações típicas
Devido ao seu baixo consumo de energia e design robusto, o CD4001BM é usado em uma ampla gama de aplicações digitais e analógicas, incluindo:
Blocos de construção lógicos
Osciladores e circuitos de temporização
Processamento de sinal digital
Lógica de uso geral para projetos amadores e controles industriais
Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato
